Aluminiumgjutningsdesignguide


The correct design method can significantly enhance your manufacturing experience. If you are involved in the die-casting industry or want to improve your knowledge of die-casting design, then this Aluminum Die-Casting Design Guide is exactly what you need. Mechanical engineers and product designers will find this design guide very useful. We have focused on introducing some important design factors and limitations, which can significantly simplify the aluminum die-casting process and thereby reduce production costs.

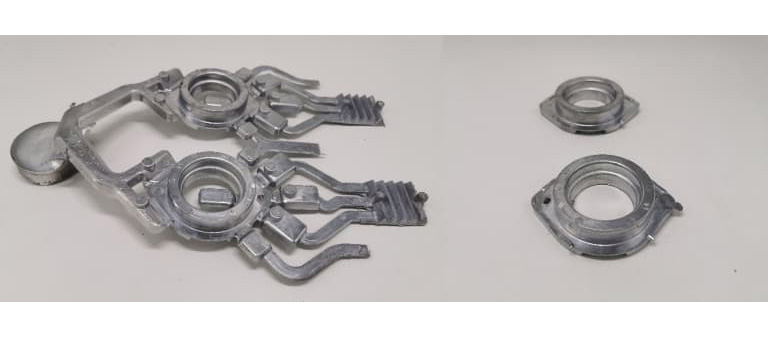

We offer a one-stop aluminum die-casting manufacturing service. Our engineers will carefully inspect every product we produce to ensure that each component is suitable for mass production. If you have any questions or concerns about the aluminum die-casting project, please feel free to contact us at any time.

Designkrav

Vid konstruktion av aluminiumgjutningar måste du ta hänsyn till deras användningsområde, utseende, prestanda, precision och betydande kostnader. Du behöver bestämma delens syfte och balansera dina krav för att uppfylla budgeten. Här har vi framhållit de viktigaste aspekterna som bör beaktas vid konstruktionen av delen.

Använder Funktion

När man designar en produkt måste dess potentiella tillämpningar beaktas. Pressgjutna aluminiumdelar kan inte bara tjäna strukturella funktioner utan också förbättra estetiken. Därför har det blivit ett populärt alternativ till andra material.

På grund av att moderna datorer är mycket kraftfullare än tidigare har bearbetningstiden ökat flera gånger. De pressade delarna har inte bara utmärkt strukturell betydelse utan har också utmärkta estetiska funktioner.

Du bör tydligt ange syftet med delen på pressgjutningsmaskinen. Detta kan hjälpa dig att välja rätt material och bestämma lämplig tolerans för designparametrarna baserat på dina krav. Du bör också överväga delens korrosionsbeständighet, styrka-till-vikt-förhållande, konduktivitet och andra egenskaper.

Kunderna betalar dock ofta för kvalitet och styrka som vida överträffar deras krav. Därför kommer en fullständig förståelse för den funktionella användningen av delarna att hjälpa dig att bättre förstå pressgjutningsprocessen.

Utseendekrav

För invändiga aluminiumgjutgods är utseendet inte viktigt. Men för externa gjutgods som skal eller hus blir utseendet väldigt viktigt.

Slutanvändare har alltid en preferens för estetiskt tilltalande produkter. Därför, oavsett komponenternas prestanda, kommer konsumenterna att prioritera utseendet. Följaktligen bör de yttre pressgjutna delarna ha ett attraktivt utseende.

Därför bör hänsyn tas till den estetiska aspekten vid utformningen av delarna. Planera i förväg vilken ytbehandlingseffekt du vill uppnå. Bra ytbehandling kan ge ytterligare skydd mot extrema väderförhållanden.

Monteringsmetod

Monteringsprocessen av aluminiumgjutgods kan vara relativt enkel eller mycket komplex, beroende på delarnas komplexitet. Traditionell gjututrustning har vissa begränsningar för vilka typer av delar som kan gjutas. Därför var det tidigare mycket svårt att gjuta komplexa detaljer.

Komplexa delar kan dock delas upp i lämpliga sektioner och sedan kopplas samman genom lämpliga monteringsmetoder efter gjutning. Några vanliga monteringstekniker för pressgjutning inkluderar:

  • Fastsättning
  • Tråd
  • Svetsning
  • Formsprutade metallkomponenter
  • Kärnborrhål mm.

Innan du börjar designen måste du välja en specifik monteringsteknik för de pressgjutna delarna. Eftersom monteringsmetoden kan påverka designen avsevärt, välj lämpligt monteringsalternativ som uppfyller dina krav.

Kostnadsbudget

You should conduct a detailed cost budget analysis for the project. Because the budget issue directly affects every aspect of your manufacturing business. Your design must be based on the budget to meet the requirements of the budget.

Experienced designers can significantly reduce the cost of die casting without compromising the quality of the parts. You should adhere to certain design parameters to avoid over-designing the parts and thus avoid unnecessary costs.

For instance, adding grooves enables you to design lighter parts without sacrificing performance. Det kan också minska materialkostnaderna. Moreover, reducing or eliminating chamfers and sharp corners can significantly lower the costs and complexity of molds and casting processes.

Produktstruktursdesign

En korrekt konstruktion av aluminiumgjutna delar står inför många utmaningar. Även de minsta detaljerna i designen kan påverka gjutningsprocessen betydligt. Därför bör varje detalj noggrant utformas enligt de rekommenderade riktlinjerna.

Vi har fokuserat på att presentera de viktigaste egenskaperna vid design av aluminiumgjutning. Du hittar rekommenderad precision för många viktiga funktioner och får en förståelse för de designaspekter som bör följas under produktionsprocessen.

Materialval

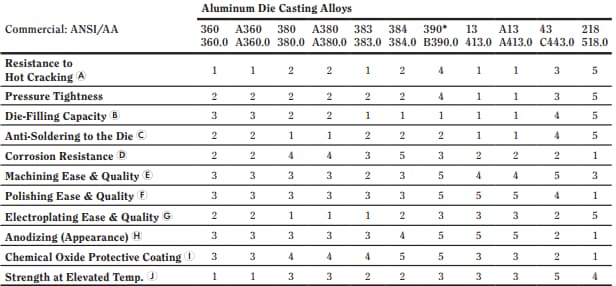

Produktdesign kan variera kraftigt beroende på materialval. Varje legering har vissa begränsningar. För att uppnå bästa integritet och styrka hos pressgjutgods av aluminium krävs noggrann design och utförande.

Beroende på sammansättningen av de legeringselement som används i aluminium kan dess vikt, flytbarhet, styrka, konduktivitet, smältpunkt och andra egenskaper variera. Emellertid är inte alla legeringselement lämpliga för gjutmaterial.

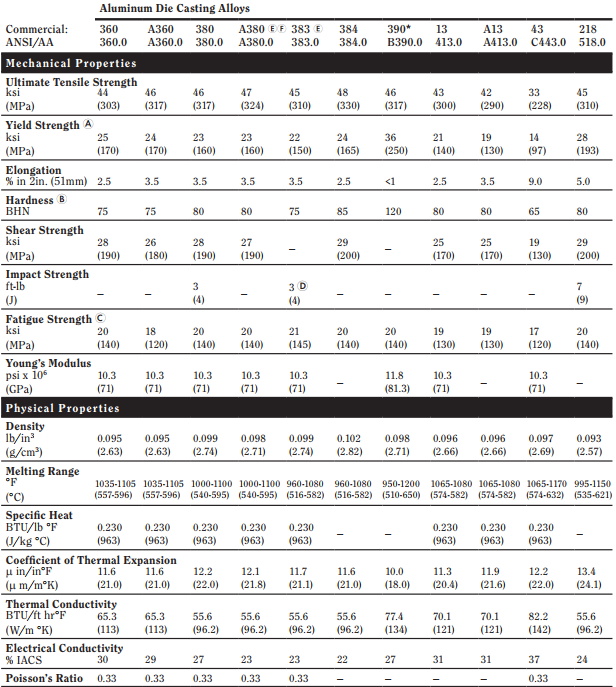

Några populära aluminiumlegeringar som kan användas för pressgjutning inkluderar:

  • A380
  • A383 (ADC12)
  • A413

Det finns många andra typer av aluminiumlegeringar tillgängliga. Du måste välja lämplig baserat på dina specifika behov och budgetbegränsningar.

Förslag

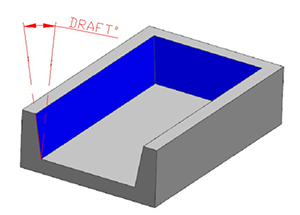

Dragvinkeln är en av de viktiga designparametrarna vid pressgjutning av aluminium. Det hänvisar till graden av avsmalning eller lutning mellan kärnan och ytan på delen och formens delningslinje. Vi kallar det också dragvinkeln.

Konstruktören måste tillhandahålla tillräckliga utkastningsvinklar vid behov. Eftersom utan tillräckliga utstötningsvinklar kommer gjutgodset vara svårt att ta bort efter stelning, och det finns fortfarande en möjlighet att skada delarna eller till och med själva formen.

Designöverväganden för utkast

Ta hänsyn till följande faktorer vid beräkning av kraven på delningsvinkeln:

  • I allmänhet används en gemensam avfasningsvinkel för de flesta geometriska särdrag.
  • Det finns några undantag för innerväggar och ytor. I sådana fall är ventilationsvolymen vanligtvis dubbelt så stor som ytterväggarna.
  • Kraven på dragvinkeln kan variera beroende på vilken legering som används för gjutning. Du kan behöva beräkna dragvinkeln baserat på vilken typ av aluminiumlegering du har valt.

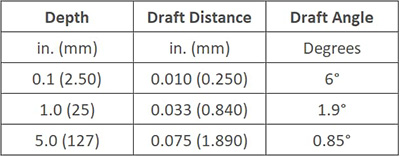

Följande kommer att illustrera standardtoleranserna för de invändiga ytdragningsvinklarna hos aluminiumgjutgods med olika djup.

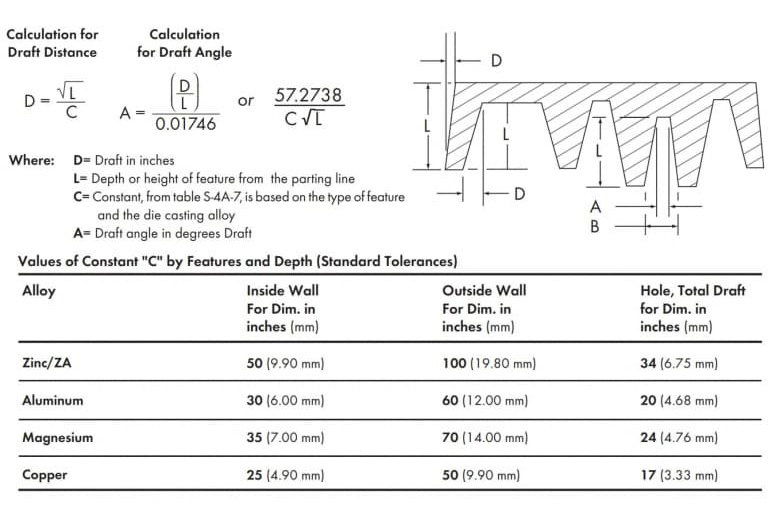

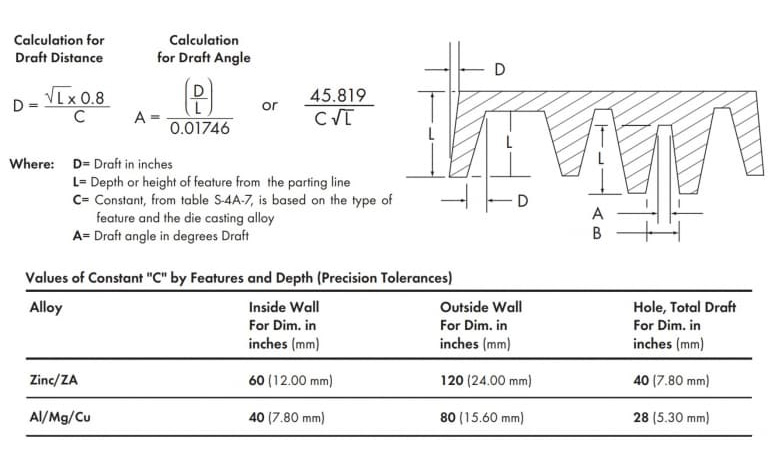

Standardtoleranserna för alla legeringar kan beräknas med hjälp av följande ekvation.

Om du vill uppnå en mindre dragvinkel kan du använda exakta toleranser. Detta kräver dock mer exakt bearbetning och medför högre kostnader. Därför rekommenderas det att undvika att använda exakta toleranser om det inte är absolut nödvändigt.

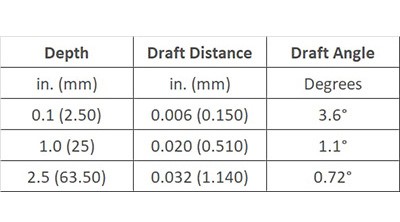

Noggrannhetstoleranserna för det invändiga ytdraget hos aluminiumgjutgods med olika djup är följande.

Detta är formeln för att beräkna toleransen för detaljnoggrannhet.

Observera att utkastet till diagrammet ovan har överdrivits för bättre förståelse av konceptet. Faktum är att utkastet till diagrammet är mycket litet och om det inte observeras noggrant är det vanligtvis omöjligt att märka alls.


Rörlig tärning & fast tärning

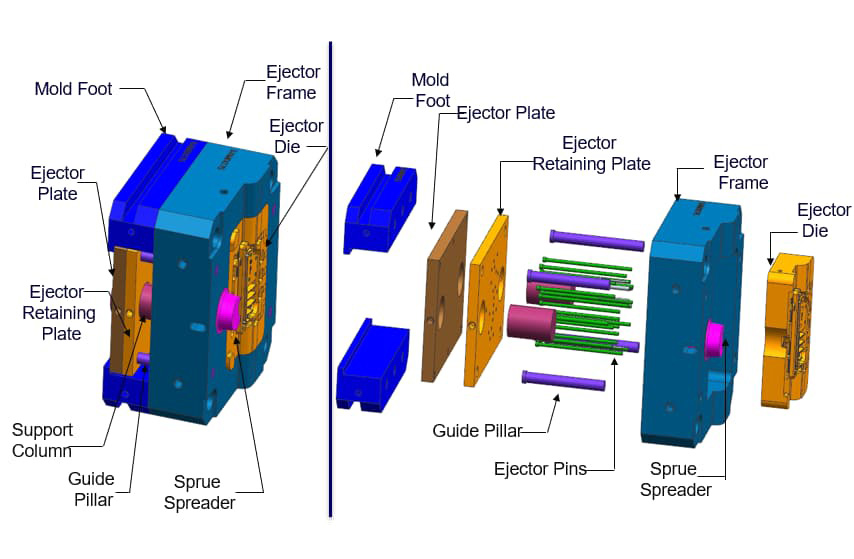

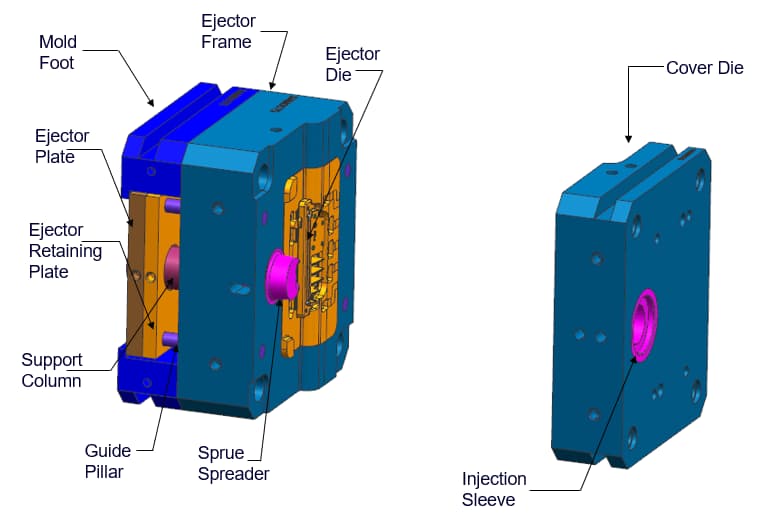

Den samordnade utformningen av den rörliga formen och den fasta formen är av avgörande betydelse. Även om en av dem är inkonsekvent, kommer det att hindra aluminiumpressgjutningsprocessen. Utformningen av den rörliga formen är vanligtvis mer utmanande. Den fasta formens struktur är relativt enkel, men den rörliga formen behöver hantera fler komponenter. När materialet sprutas in i formen, på grund av trycket från det överdrivna materialet, kan kärnan glida ut, vilket resulterar i överdimensionerade dimensioner.

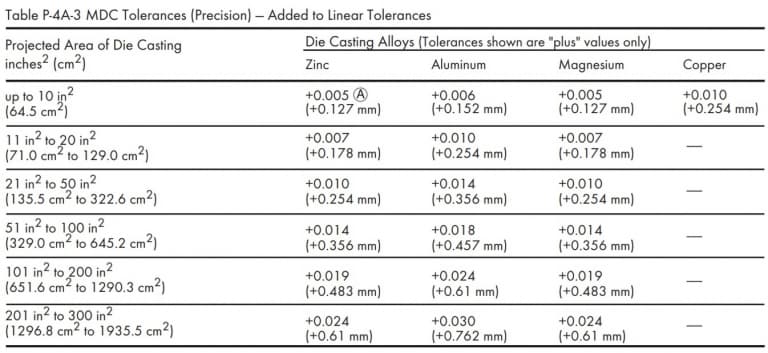

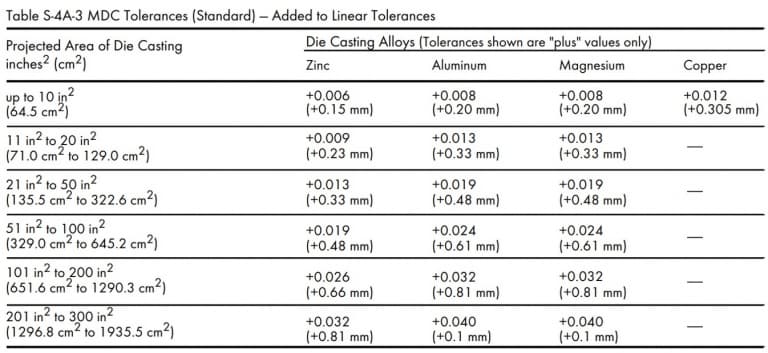

Toleranserna för de rörliga formkomponenterna beror på den linjära toleransen och toleransen för projektionsområde. Bland dem hänvisar den linjära toleransen till längden på gjutkärnan, medan projektionsområdet hänvisar till huvudet på gjutkärnan som är vänd mot det smälta materialet.

Rörelsen kan utföras i en linjär riktning vinkelrätt mot projektionsområdet. Därför är det bäst att hålla toleransen för att flytta formkomponenterna vid det lägsta värdet noll grader.

På grund av formgjutningsutrustningens struktur kan endast relativt stora eller positiva toleranser tillåtas under tillverkningsprocessen. Baserat på vissa projicerade areavariabler är standardtoleranserna och precisionstoleranserna följande. NADCA-riktlinje.

Avskedslinje

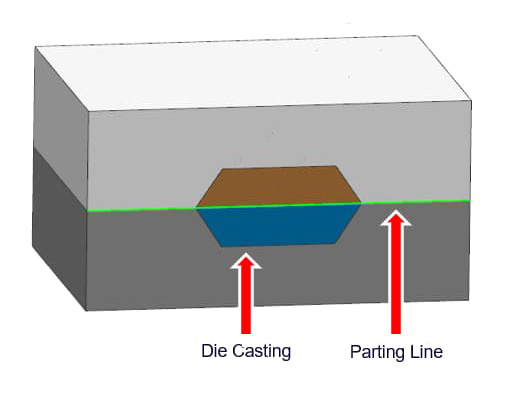

Skiljelinjen är den position där de två halvorna av formen möts för att bilda produktens fullständiga struktur. På grund av pressgjutningsprocessen är bildandet av delningslinjen oundviklig. Eftersom designen alltid innehåller minst två komponenter.

Skiljelinjen indikerar tydligt skillnaden mellan den rörliga formen och den fasta formen i formen. Skiljelinjetoleransen hänvisar till den maximala mängden formseparation som är tillåten för att säkerställa korrekt utförande av aluminiumpressgjutningsprocessen.

När materialtrycket försöker tvinga de två halvorna av formen att separera kommer materialet att rinna ut från separeringspunkten längs delningslinjen. Detta är blixtdefekten vid pressgjutning. Gjutningen kräver ytterligare efterbehandlingsprocesser för att ta bort blixten, stigrören, grindarna och överloppsportarna. Skiljelinjetoleransen är en funktion av formens projicerade area, som representerar separationsytan där det smälta materialet rör sig från en halvform till den andra.

De helt stängda formarna har inga luckor mellan varandra, så toleransen för det projicerade området är alltid positiv. Graden av formseparation beror på formskalstrycket och den klämkraft som appliceras för att hålla de två halvorna av formen stängda.

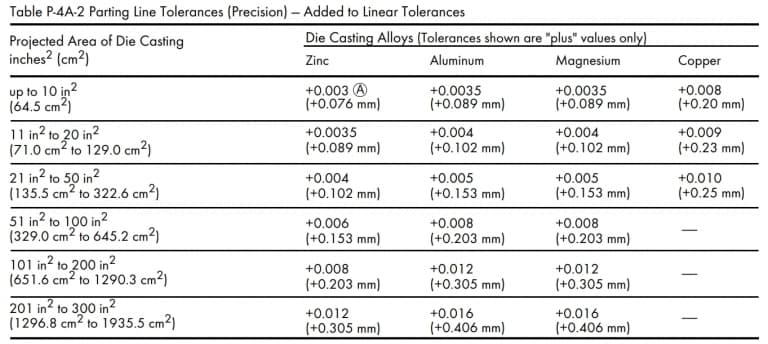

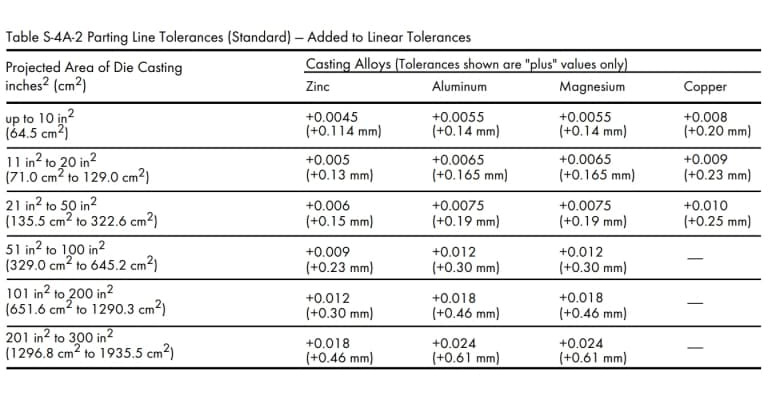

Skiljelinjetoleransen kommer att variera beroende på legeringen, storleken och djupet på delen. De rekommenderade standardtoleransvärdena och precisionstoleransvärdena för pressgjutningsavskiljningslinjen är följande.

Men om den projicerade ytan av den pressgjutna delen överstiger 300 kvadrattum, kontakta pressgjutningsfabriken (1935,5 cm²).

Bearbetningsersättning

Bearbetningstillägget avser mängden råmaterial som kan avlägsnas från den färdiga pressgjutna aluminiumdelen. Gjutgodset kan ha ytjämnhet och geometriska former som avviker något från den faktiska utformningen. Efter pressgjutning krävs därför sekundär bearbetning för att korrigera dessa fel.

Nyckelpunkten är att de bästa mekaniska egenskaperna och densiteten hos gjutgodset finns på ytan eller nära ytan. Därför bör bearbetningstillåten bestämmas noggrant för att undvika att penetrera de mindre täta delarna.

Under konstruktionsstadiet måste dock en viss mängd bearbetningstillägg anges för bearbetnings- och gjutningsvariablerna. Om bearbetningstillåten är för liten kan den inte uppfylla ytkvalitetskraven, och det finns risk för att defekter kvarstår i delarna.

Å andra sidan kommer alltför stora bearbetningstillägg för delarna att öka produktionstiden, arbetskostnaderna och de totala kostnaderna. Samråd med pressgjutningsleverantören i förväg kommer att hjälpa dig att bestämma lämplig bearbetningsersättning.

I allmänhet bör den minsta bearbetningstillåten vara 0,010 tum (0,25 millimeter) för att minska verktygsslitage och minimera gjutgodsets porositet. Den maximala bearbetningstillåten är summan av den minsta bearbetningstillåten och deformationen av gjutgodset.

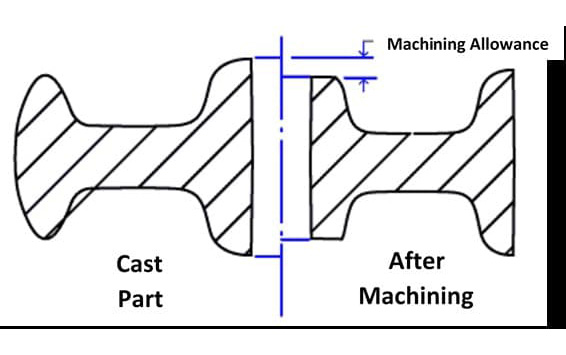

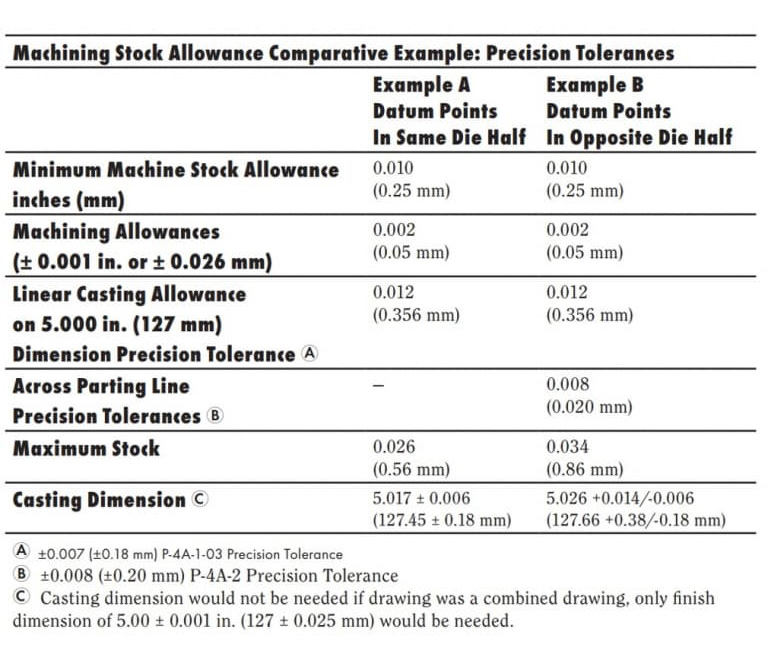

Följande är ett exempel på jämförelse av bearbetningstillägg vid två olika referenspunktspositioner.

Det krävs dock ytterligare hänsyn för plana och stora delar. Du kan rådgöra med din caster för att säkerställa bearbetningstillåten värden i detta fall.

Väggtjocklek

Försök alltid att hålla väggtjockleken på hela komponenten enhetlig. Enhetlig tjocklek är fördelaktigt för bättre flyt och stelning av metallen. Därför blir gjutningens kvalitet och integritet bättre.

Men om du måste tillhandahålla varierande väggtjocklekar i din design bör du införa en gradvis övergång i form av rundade hörn/radier istället för att plötsligt ändra tjockleken. Annars kommer vassa kanter att finnas kvar i din design.

I produktdesign bör det inte finnas några vassa kanter. Detta beror på att det kommer att påverka metallens flöde och göra det svårt att ta bort formen efter gjutning. Men om väggarna möts vid skiljelinjen kan dessa kanter behållas.

Undvik för tjock och tunn vägg

Att öka väggtjockleken kommer att förbättra delens styvhet. En alltför tjock vägg kommer dock att fördröja nedkylningsprocessen och därigenom hindra stelningsprocessen. Om inte lämpliga åtgärder vidtas kommer det därför att resultera i dålig kvalitet på gjutgodset.

Tjocka väggar kommer också att öka vikten på produkten. Därför tenderar produktdesigners som fokuserar på att minska vikten av komponenter att föredra att använda tunna väggar. Men om väggtjockleken överstiger en viss gräns blir styvheten för låg, och den är benägen att skeva under vidare bearbetning.

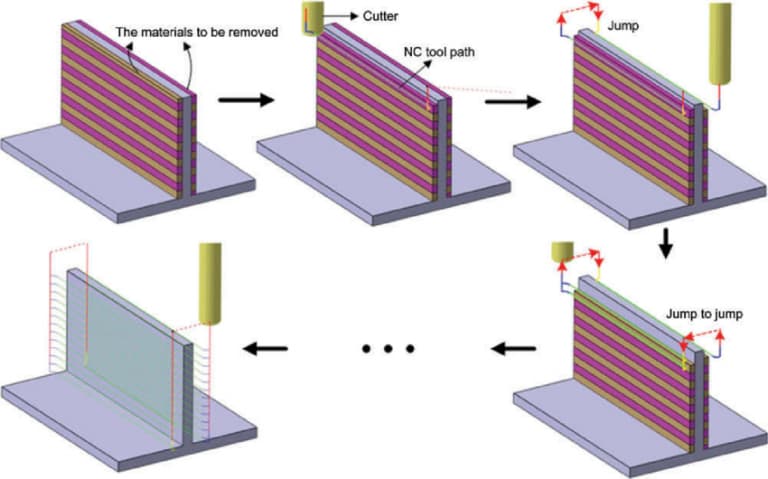

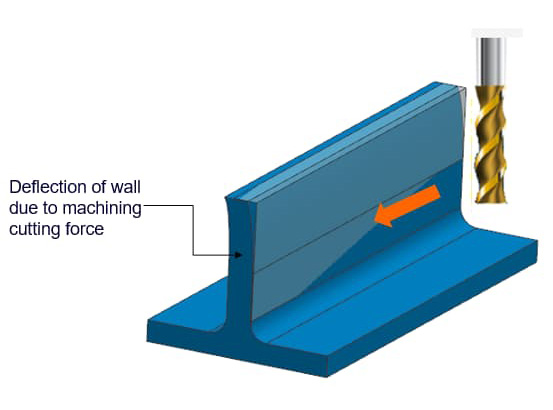

Vridningsproblemet kan lösas genom gradvis bearbetning. De tunna väggarna i gjutgodset saknar dock styvhet och styrka. Att installera förstärkningsribbor kan avsevärt förbättra styvheten hos de tunna väggarna, vilket gör dem mer stabila.

Men modern pressgjutningsteknik är redan tillräckligt avancerad för att hantera de flesta av de viktigaste designparametrarna. Men dessa tekniker bör endast övervägas om de kan säkerställa bättre prestanda eller ekonomiska fördelar för delarna.

Lättviktsdesign

Metallhållare och spår är två vanliga designegenskaper för lättviktskomponentdesign. De kan avsevärt minska mängden material som krävs för tillverkning av komponenterna, samtidigt som de inte påverkar deras integritet och styrka.

Metallutrymmesbesparande avser de ihåliga utrymmen som vanligtvis finns i förstärkningsribbor, som används för att minska materialanvändningen och därigenom minska komponentens vikt. Sektionerna mellan förstärkningsribborna är till liten användning och kan därför säkert tas bort från designen.

Designförslag för metallskydd

När du designar metallskydden för delarna, bör följande punkter beaktas.

  • Undvik vassa kanter på metallskydden. Använd rundade hörn/radier med så stor radie som möjligt. Minsta radie ska vara 0,06 tum (1,524 mm).
  • Upprätthåll jämn väggtjocklek runt metallskyddet. Försök att göra tjockleken nära det vanliga rekommenderade värdet.
  • Ge en så stor underskärningsvinkel som möjligt.

Fickor kan minska vikten avsevärt

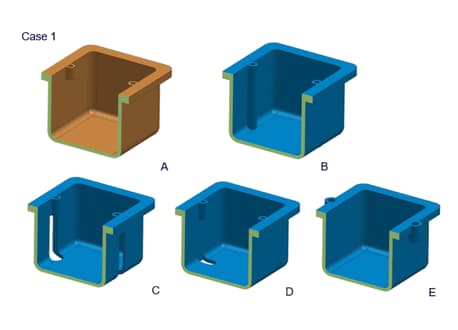

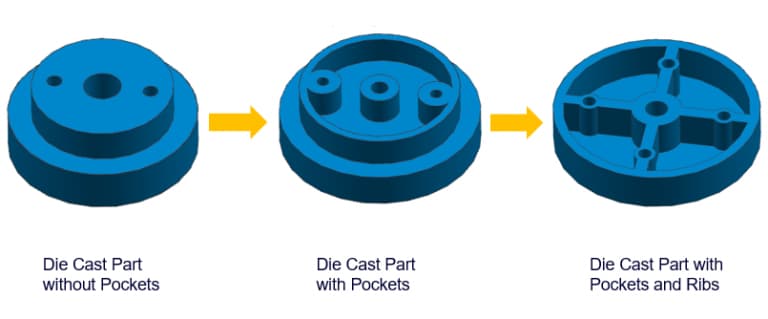

Den påsliknande strukturen är en annan viktminskningsteknik. Den tunnväggiga delen kan användas för att ersätta den tjockare delen med hål och därigenom minska mängden material som krävs för produktionen. Emellertid orsakar den påsliknande strukturen ibland oregelbunden krympning.


Därför bör du noga bestämma var du ska använda hålrummen. Du kan också använda förstärkande ribbor för att förbättra strukturen i hålrummen. Detta kommer att öka styvheten i hålrummen och förbättra metallflödet. Att minska mängden metall som används kan också öka kylningshastigheten och därmed förkorta produktionscykeln.

Filéer & radiuser

Although it is widely believed that rounded corners and radii are not the same thing, they are indeed different. While both refer to the rounded edges in the design of aluminum die-cast parts, the smooth inner angle is called a rounded corner, and the smooth outer edge is called a radius.

For any aluminum die-casting design, round corners and radii are extremely important features. They can significantly reduce the turbulence generated during the metal injection process, ensuring smoother metal flow. As a result, the parts can achieve better structural integrity.

Förslag för utformning av filé/radii

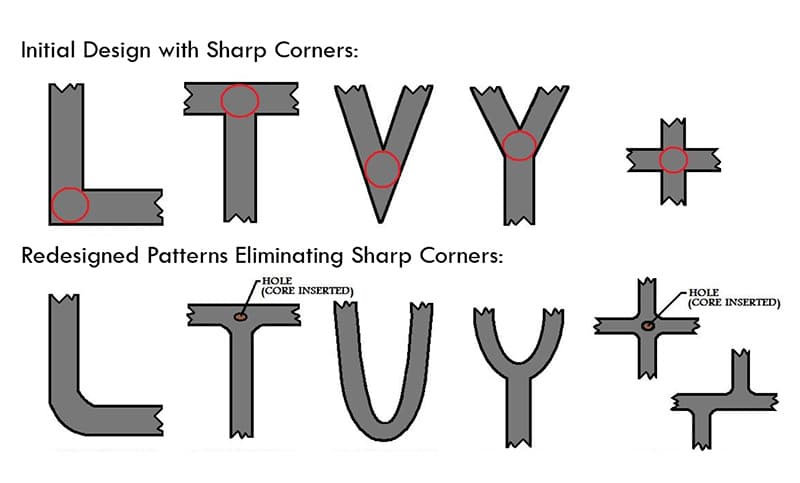

  • När två korsande ytor har skarpa hörn, kan användning av rundade hörn eller radier för att förbinda dem förhindra hög spänningskoncentration i den delen av formen eller komponenten.
  • Filé/radii: För eventuella kanter eller hörn längs formens delningslinje krävs ingen filé/radii.
  • Sörj för tillräcklig dragvinkel för filéerna som är vinkelräta mot skiljelinjen.

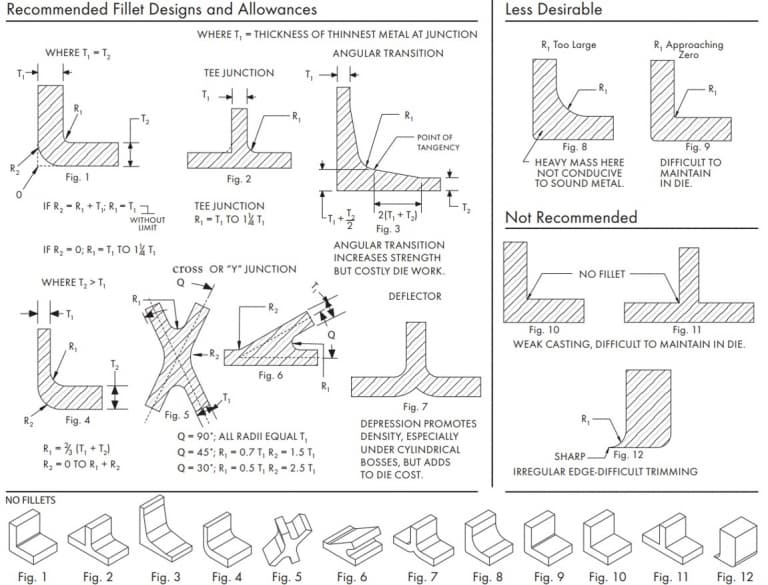

Du kan designa filén/radierna i delarna enligt följande riktlinjer.

Krympning

Krympning är ett mycket vanligt och ofrånkomligt fenomen. När någon metalllegering smälter och sedan kyls ned och stelnar, uppstår en viss grad av sammandragning. Därför måste konstruktörer göra nödvändiga justeringar i produktdesignen för att lämna utrymme för krympningen.

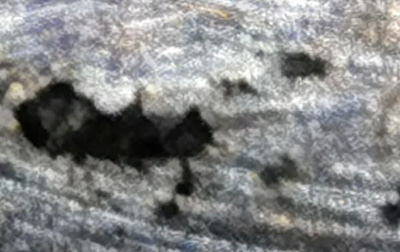

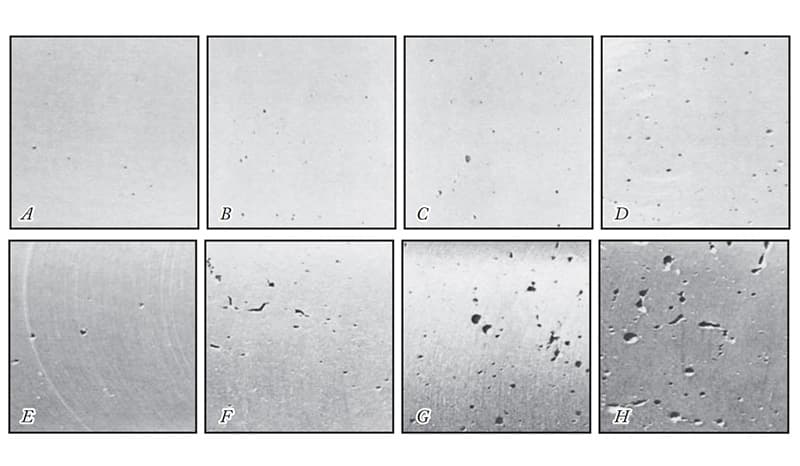

En tjockare del är benägen att krympa, vilket leder till bildning av porer inuti. Lokal överhettning kan också orsaka krympning och därmed porer. Det är nödvändigt att förbättra formdesignen för att lokalt svalka dessa områden. Dock kan detta förlänga gjutningscykeln.

Tekniker för att minska gjutkrympningen

Designers bör följa följande designöverväganden för att minska krympningen av aluminiumgjutgods.

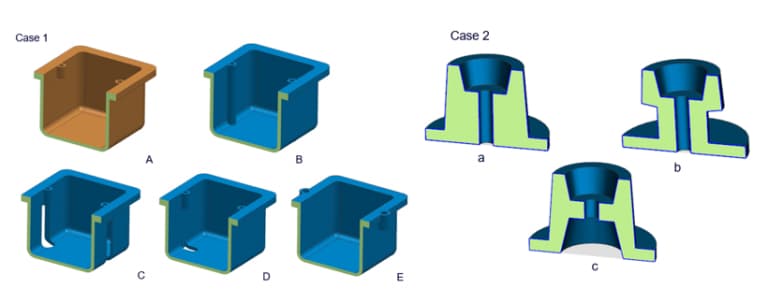

  • I designen bör överdrivna eller tjocka sektioner undvikas. Om möjligt bör designen revideras för att använda tunnare sektioner och kärnmaterial som sparar metall.
  • Att lägga till platta eller vertikala ribbor på väggen kan förbättra matningsegenskaperna och minska tendensen till krympning.
  • Att lägga till kompressionsstift kan minska krympningen i specifika områden.

Chefen

För de delar som behöver installeras på andra platser är uppbyggnaderna oumbärliga. De fungerar som stöd- och installationspunkter. Om designen och placeringen av uppbyggnaderna däremot är olämpliga kan det leda till tillverkningsproblem och därmed öka kostnaderna.

Uppbyggnaderna ökar dessutom materialbehovet och vikten av aluminiumgjutningarna. Utsprång kan omdesignas på följande sätt för att få lättare delar.

Designöverväganden för Boss Design

Följande är några designöverväganden som bör beaktas vid utformningen av baserna i delarna.

  • Om ett hål krävs, försök att lägga till ett hål i mitten av den upphöjda plattformen för att uppnå jämn väggtjocklek.
  • Tillhandahåll större rundade hörn för utsprången så att den smälta metallen kan flöda in på lämpligt sätt.
  • Det rekommenderas att lägga till revben, eftersom de kan bidra till att säkerställa en bra fyllning av utsprånget och även ge extra styrka till utsprånget.
  • Sörj för tillräcklig ventilation för utsprånget så att gjutgodset lättare kan skjutas ut.

Det här är en kort video som förklarar applikations- och designprocessen för den upphöjda plattformen inom pressgjutning.

Revben

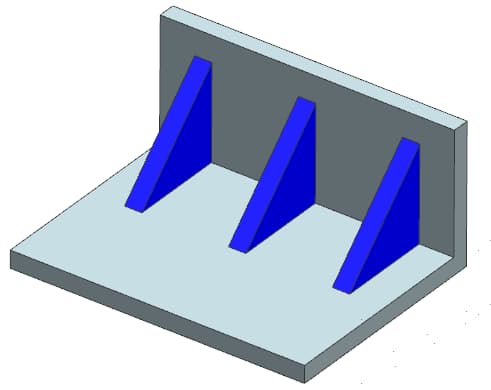

Designen av förstärkningsribbor syftar till att öka styvheten hos de aluminiumgjutna delarna, vilket i sin tur förbättrar deras hållfasthet. Därför bidrar förstärkningsribborna till gjutningens robusthet. De används vanligtvis i kombination med andra mindre starka delar (till exempel tunnväggiga sektioner) för att höja deras hållfasthet.

Dess relativt tjocka massiva tvärsnitt ger vanligtvis högre hållfasthet, eftersom ett tjockare snitt brukar ha en högre porositet, vilket minskar dess strukturella lastbärande förmåga. Emellertid kan överdriven användning av förstärkningsribbor leda till spänningssamling vid förstärkningsribbarnas kanter.

Förstärkningsribbarna designas vanligtvis med ett ihåligt tvärsnitt, även kallat metallbesparande kropp. Detta tillvägagångssätt kan minska materialförbrukningen för förstärkningsribbarna och därmed sänka delarnas vikt.

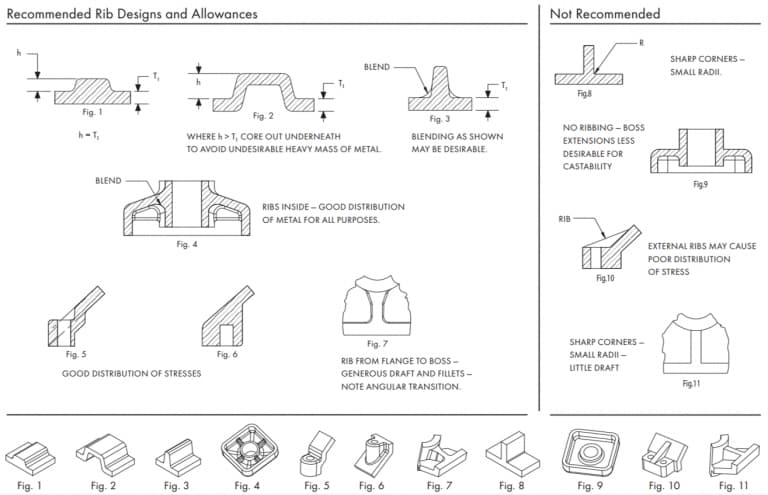

Följande figur visar rekommenderade ribbstorlekar för några vanliga scenarier och anger dessutom vissa situationer där ribbor inte bör användas.

Hål till Kantspace Design

Om hålet är för nära kanten av aluminiumgjutningen minskar den tvärsnittsbeständigheten. Det minimiavståndet mellan hålet och kanten bör upprätthållas för att undvika överdriven spänningsskoncentration i detta område. Därför bör det lämpliga avståndet mellan hålet och kanten bestämmas utifrån hålets diameter. Även det minimiavståndet mellan två intilliggande hål bör upprätthållas. För detta ändamål bör man ta hänsyn till de två hålens diametrar samt deras spänningsskoncentrationsområden.

Tillräckligt avstånd är viktigt för att undvika svaga områden. Om avståndet mellan hålet och kanten är otillräckligt kan även sekundärbearbetning övervägas.

Hål och fönster

När det gäller designens svårighetsgrad är hål och fönster vanligtvis de enklaste att hantera. Även de enklaste funktionerna i aluminiumgjutna delar kräver dock noggrann uppmärksamhet på detaljer under designprocessen. Under designen är det nödvändigt att säkerställa tillverkningsbarheten.

De vanligaste användningsområdena för hål och fönster finns i höljen till olika elektroniska apparater, såsom bärbara datorer och miniräknare. Dessa enheter kräver att många hål placeras. Sådan layout orsakar problem för metallflödet.

Du kan bättre förstå detta problem intuitivt genom den här videon.

Hål och fönster kan också göra det svårt att ta ut gjutningarna. Det beror på att delarnas stelningssammandragning kan få gjutningarna att fastna i formen. När du utformar hål och fönster kan du följa följande tips för att lösa dessa problem.

  • Försäkra dig om tillräcklig avformningskapacitet för att lösa utskjutningsproblemet. Av beräkningen av avformningskapaciteten märker du att: hål och fönster kräver en större avformningskapacitet än vilken annan struktur som helst. Detta beror på att platta och slutna väggar är placerade längs den inre omkretsen.
  • För att förhindra eventuella problem under metallflödesprocessen kan du använda en broliknande struktur för att säkerställa att metallen kan flöda kontinuerligt genom hålen och fönstren. Genom att förse med sidofödportar, slagg- och överflödsportar kan du garantera ett jämnt flöde av metallen inom komponenten. Du kan enkelt trimma dessa extra strukturer senare.

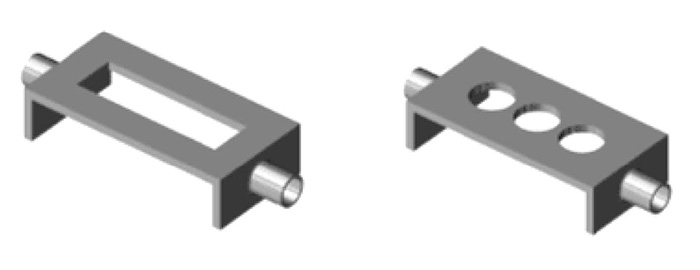

  • Om din design tillåter bör du ta bort det stora fönstret och ersätta det med en serie små hål. För långa fönster kan nämligen störa metallflödet och äventyra gjutningens integritet.

Sidkärnor / Skjutstycken

Eventuella hål eller försänkta delar som är parallella med delningslinjen i konstruktionen ökar betydligt komplexiteten vid gjutning av aluminium, och kan till och med göra det omöjligt att göra en gjutning med traditionella metoder. Sidokärnor/sidoförskjutningar kan enkelt användas för att producera detaljer med hål och försänkta egenskaper.

Kärnan används för att forma hål på detaljen, medan sidoförskjutningen används när det finns en motsatt passform i konstruktionen. Dessa ökar dock kostnaderna för formtillverkningen betydligt. Eftersom kärnan och sidoförskjutningen måste dras ut separat (istället för den huvudsakliga formen) påverkar detta gjutningscykeln för detaljen.

De sidoförskjutningar som används i formarna kan också orsaka att delningslinjen flyttas. Detta beror på att den mekaniska låsningskraften som appliceras under gjutningsprocessen gör att sidoförskjutningarna fastnar på plats. Denna situation är vanligare i enhetsformer.

Försök att undvika så mycket som möjligt

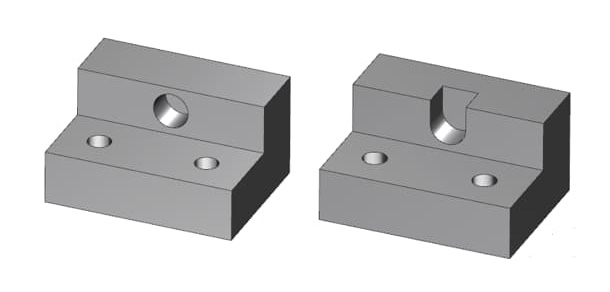

Designers bör försöka anpassa dessa geometriska särdrag parallellt med formutkastningsriktningen, eller designa om delen för att eliminera behovet av kärnan/sliden. The following example shows how to redesign the part to eliminate the requirement for side cores.
However, in some cases, you must introduce cores/slides to cast the features without the need for subsequent processing. You can design core slides or pull rods to eliminate the need for most (if not all) of the secondary processing operations.

Därför kan svårigheterna orsakade av den ökade initiala formkostnaden och den förlängda gjutcykeln mildras genom att minska antalet sekundära bearbetningssteg. As a result, the repeatability of the parts has been significantly improved.

Arbetsmekanism

Mekanismen för dragning av sidokärnan och glidrörelsen drivs vanligtvis av lutande stift eller hydraulcylindrar. De lutande tapparna är mekaniska anordningar som används för kärndragning/sliderrörelse. Öppnings- och stängningssekvensen för huvudformen kan aktivera de lutande stiften.

Därför kan de lutande stiften användas utan en extra strömkälla. Produktionskostnaden är också lägre. De lutande stiften kan dock störa demonteringen av gjutgods och de är endast lämpliga för kortare glid.

Den översta reglaget har också svårt att använda stiftförband och kan bara använda fjädrar. Att använda en hydraulisk metod kan lösa dessa problem. Du kan definiera en cykel och använda den övre reglaget. Det kommer inte att störa återvinningen av gjutgods.

Det finns andra rörelsemetoder som kan användas för kärnan/ramen. Konstruktören måste välja lämplig rörelsemetod baserat på faktorer som budget, produktionsvolym, delstorlek och längden på kärnan/kolven i gjutgodset.

Du kan diskutera med din pressgjutningsfabrik för att få lämpliga förslag angående utformningen av sidokärndragnings-/slidmekanismen. Vi välkomnar också dina förfrågningar och kommer att göra vårt bästa för att hjälpa dig.

Gängbildning

När vi talar om skruvskärande fokuserar vi huvudsakligen på att gjuta utvändiga gängor. Även om invändiga gängor teoretiskt sett kan gjutas, är de på grund av tillverkningsprocessens komplexitet och kostnader inte särskilt lämpliga.

Den utvändiga gängan kan enkelt tillverkas med hjälp av en konventionell aluminiumgjutningsmaskin genom att rätt anpassa delningslinjen, eller med en enkel glidmekanism. Den invändiga gängan kräver däremot en monteringsanordning för att rotera kärnan i formen.

Detta ökar kostnaderna för verktyg och delar. För att öka produktionstakten och ekonomin bearbetas invändiga gängor vanligtvis som en sekundär process. På så sätt behöver man inte ta bort spånen ur hålet.

Idealiska toleranser för trådar

Gängorna kan enkelt formas av en aluminiumpressgjutmaskin. Gjutgängorna är vanligtvis begränsade till utvändiga gängor som inte kräver exakt passform.

Om du behöver en specifik precisionsgrad för din del kan du alltid rådfråga din pressgjutningsfabrik. Sekundär bearbetning För att uppnå bättre precision kan justeringar vara nödvändiga. Dessutom bör huvuddiametern följa den specificerade gängprofildefinitionen som båda parter kommit överens om.

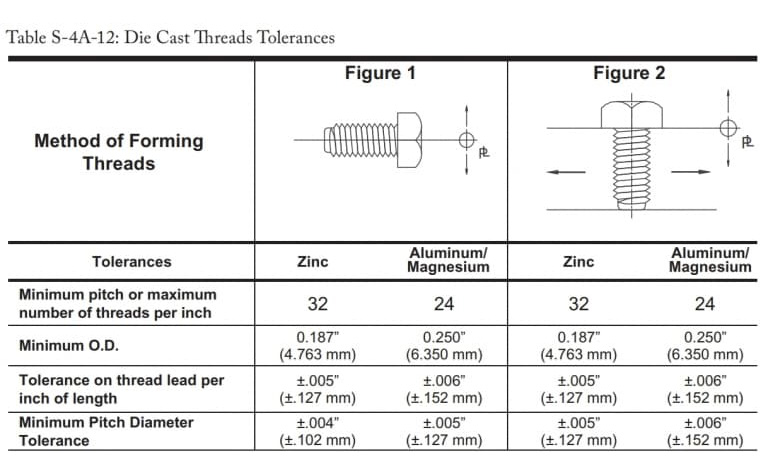

De maximala och minsta toleranserna för vissa idealiska gängformningsoperationer är följande:

Tråddesign överväganden

Men när du skapar trådar, tänk på följande punkter.

  • Ytterligare trimningsoperationer kan vara nödvändiga för att ta bort eventuella grader som bildats mellan gängorna.
  • Försök att tillämpa direkta toleranser så mycket som möjligt istället för att specificera gängpassningsgraden.
  • Dessa värden inkluderar toleransgränserna för de rörliga formkomponenterna, skiljelinjer och linjära dimensioner.
  • När strängare gängtoleranser krävs, vänligen kontakta pressgjutningsfabriken.
  • Att hålla gängorna vid delningslinjen jämna kan avsevärt förenkla tillverkningsprocessen. Eftersom gängor med full diameter inte är nödvändiga. Genom att hålla trådarna släta kan formen röra sig något utan att påverka delen.

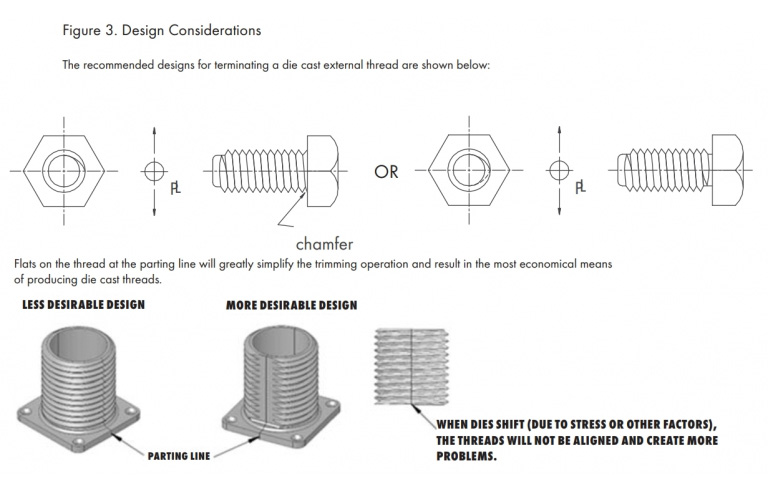

Följande tabell visar den rekommenderade externa trådkonfigurationen.

Infoga

Inlägget är en solid bit material som embeddas i formen och integreras med det aluminiumgjutna delen. När den valda legeringen inte uppfyller kraven och konstruktionen kräver integration av komponenter tillverkade av andra material, behövs inlägg.

Det finns professionella system som kan användas vid aluminiumgjutning för att införa inlägg. Inläggen placeras i formhålet, och det smälta aluminiumet rinner runt inläggen, vilket fullföljer gjutningsprocessen.

När du stöter på följande situationer kan det vara nödvändigt att integrera gängade inlägg i din konstruktion:

  • Bäringpunkterna är benägna att slitas.
  • På grund av alltför frekvent demontering och införing av skruvar blir gängorna överdrivet slitna.
  • När du behöver gängade komponenter med högre draghållfasthet för att klara koncentrerade belastningar.

Införingsgjutning är dyrare än konventionell gjutning, och komplexiteten i installationsuppsättningen kan också påverka produktionskostnaden.

Förslag angående insättning

  • Definiera tydligt alla specifikationer som krävs av pressgjutningsfabriken. På grund av det stora gapet i formen kräver skären vanligtvis strängare toleranser. Vänligen skaffa godkännande från pressgjutningsfabriken för att säkerställa att insatsernas toleranser är tillräckliga.
  • Om kunden vill tillhandahålla bladen, vänligen förhandla med gjutfabriken för att säkerställa att toleranserna överensstämmer med gjutfabrikens förslag. Eftersom blad med olämpliga toleranser kan allvarligt skada formen.
  • Analysera spänningen som orsakas av skären. Se till att dessa påfrestningar inte har en långsiktig inverkan på produktens prestanda.
  • Skäret kan formas på vilket sätt som helst för att säkerställa att det ger tillräcklig förankringskraft för de förväntade belastningsförhållandena.
  • Undvik skarpa hörn och andra egenskaper som kan orsaka stresskoncentration i delarna.

Undercut

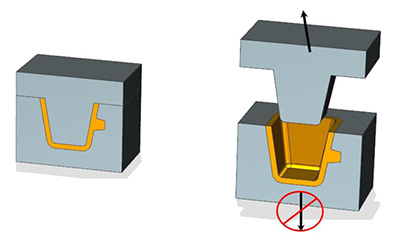

Underskärningen avser vanligtvis de konkava geometriska egenskaperna eller ytorna på en detalj som inte kan nås med ett rakt verktyg. I pressgjutningsprocessen betecknar underskärningen den egenskap som hindrar att gjutningen kan uttjas av en enda dragmekanism.

Därför är det nödvändigt att, vid detaljdesign, ta hänsyn till de svårigheter som kan uppstå under bearbetnings- och gjutningsprocessen. Ibland kan man eliminera effekten av underskärning genom att skickligt välja riktningen för aluminiumpressgjutningen. I de flesta fall går detta dock inte utan att införa sidokärnor.

Att lägga till sidokärnor i designen gör formkonstruktionen och gjutningsprocessen mer komplexa. Jämfört med traditionell aluminiumpressgjutning är mekanismen bakom sidokärnorna mer invecklad, vilket leder till högre kostnader och kräver mer tid för inställning.

Vid design av underskärningar är det viktigt att ha följande viktiga punkter i åtanke.

  • Diskutera med din tillverkare om det är möjligt att använda specialiserade skärverktyg som kan nå svårtillgängliga områden, såsom T-formade eller V-formade verktyg.
  • Försök att minimera antalet externa kärnor, eftersom de kräver sidokärnor, vilket ökar formkostnaderna.
  • Anpassning av delningslinjen kan lösa vissa problem med underskärning.
  • Omdesigna din detalj för att eliminera interna underskärningar.
  • Underskärning under bossen kommer att hinder uttjäningen av aluminiumgjutningen.

Om möjligt är det dock bäst att undvika alla former av underskärning i designen.

Ränndesign

En spång är ett smalt hål, och dess ände kan ha en rundad kant eller vara utan. Den förekommer främst på platta rektangulära aluminiumdelar. Dess längd är vanligtvis begränsad. Spången är alltid genomgående, vilket innebär att den helt genomskär delen.

Beroende på spångens längd och form kan det finnas olika typer av spångar, till exempel längdbegränsade på båda sidor, längdbegränsade på en sida eller en halvcirkelformad långspång.

Spångarna kan bestå av olika former och storlekar, såsom T-formade spångar, dovetail-spångar, rektanglar, platta bottenhål, V-formade spångar, bågar med mera. De skärs vanligtvis längs kanten och fungerar som funktioner för montering av komponenter tillverkade av andra material.

Spångarna och grovorna i konstruktionen kan tjäna som fasthållningselement för andra komponenter. De ger också öppningar genom vilka andra komponenter (t.ex. strömbrytare, spakar etc.) kan passera.

När du utformar spångar och grovorna kan följande tips vara till hjälp.

  • Tänk på att spångar och grovorna kan hålla eller överföra dimensionerna hos andra komponenter.
  • I konstruktionen bör man undvika spångar med alltför nära avstånd. Sådana spångar påverkar delarnas integritet och orsakar problem under efterbearbetningsprocessen.
  • Lämna inte några vassa kanter i rektangulära/platta bottenhål. Försök att runda av alla inre och yttre kanter så mycket som möjligt. Detta hjälper till att minimera elektropläteringskostnaderna och minska mindre problem.

Spraydesign

På grund av stelningssammandragningen tenderar de stelnade aluminiumgjutdelarna att fastna i formen. Därför behövs vissa utkastningskomponenter för att applicera extra kraft från insidan av formen och säkerställa att gjutdelarna kan utkastas.

Utkastningsmekanismen i pressgjutningsutrustningen kan bestå av flera komponenter. Pressgjutningsformen består huvudsakligen av två delar, nämligen den övre formhalvan och den nedre formhalvan. Den nedre formhalvan innehåller utkastningsmekanismen.


Vi kommer endast att diskutera de traditionella tvådelade formerna, eftersom dessa är vanligare och kostnadseffektivare. I detta fall omfattar utkastningsdelen av formen stift, utkastningsplattor, insatser, ledningar samt eventuella graverade mönster som förekommer i designen.

Utkastningsmekanismen beror huvudsakligen på två komponenter i formen: utkastningsstiften och utkastningsplattan.

Ejektorstift

Tryckstångens funktion är att trycka ut det stelnade gjutgodset ur formen. En annan funktion hos tryckstången är att klämma fast gjutgodset för att förhindra att det böjs på grund av den koncentrerade spänningen under stelningsprocessen. Nackdelen med tryckstången är dock att den lämnar märken på gjutgodset.

Därför bör designers noggrant välja position och storlek på tryckstången baserat på storleken, strukturen och andra faktorer för gjutningen. Vid design av tryckstången bör följande riktlinjer följas.

  • Placera ejektorstiftet i det icke-funktionella området av gjutstycket, såsom botten av ett djupt hålrum, bräddavloppsporten, utsprånget eller botten av ribban.

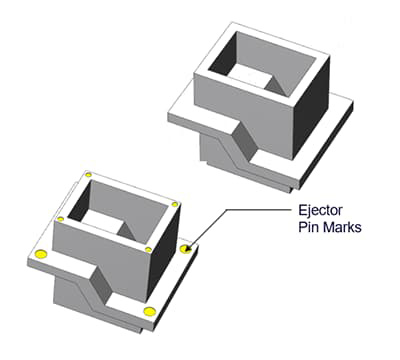

  • När gjutgodset tas bort kommer tryckstången att lämna märken. Placera därför inte den yttre ytan av gjutstyckena mot tryckstången.
  • Den rekommenderade toleransen för den utskjutande eller försänkta stiftmarkeringen är 0,015" (0,381 mm).
  • Vänligen följ råden från pressgjutningsarbetarna, eftersom de kan hjälpa dig att välja lämplig storlek, position och kvantitet på klämstiften.

Den korrekta formtillverkningsmetoden kan avsevärt minska märkena som lämnas av tryckstången. Dessa märken är dock fortfarande tydligt synliga. Originalutrustningstillverkaren och pressgjutningstillverkaren bör komma överens om monteringspositionen för tryckstången.

Observera också att fransar kommer att bildas runt den övre stiften. Vanligtvis, såvida inte kunden motsätter sig, kommer fransar inte att förekomma. Kanterna på den övre stiften kan tillplattas för att minimera deras påverkan.

Ejektorplatta

Ejektorplattan kan fungera som en kompletterande komponent för ejektorstiftet, eller den kan användas oberoende. Vanligtvis använder gjutfabriken ejektorplattan som installationsyta för ejektorstiftet. Eftersom trycket endast appliceras på ejektorplattan kommer ejektorstiftet samtidigt att skjuta utkastarstiftet framåt och dra tillbaka gjutstycket.


Ejektorplattan kan även arbeta självständigt utan behov av en ejektorstift. Vi ser det dock oftast bara i mikroformning. Kraften som appliceras av ejektorplattan på delen används för att mata ut den. Fördelen med detta är att ejektorplattan inte lämnar några märken på gjutgodset som utkastarstiftet gör.

Vass Kant

Vid konstruktion av aluminiumgjutdelar bör inga skarpa kanter förekomma. Skarpa kanter orsakar värmeöverbelastningar inom gjutningen, och på grund av solidifieringssammandragning leder dessa överskottspunkter till spänningssamlingspunkter. Detta kan resultera i defekter som lätt uppstår i hörnen. Dessutom är det mycket svårt att applicera beläggningar på skarpa kanter.

Därför tenderar konstruktörer att runda av alla skarpa hörn, även om radien är så liten som möjligt. Använd avrundade hörn, radiers eller färgskivor på samtliga interna och externa skarpa hörn. Här följer några exempel på konstruktioner med skarpa hörn, som konstruktörer kan omarbeta enligt följande sätt.



Däremot kan du säkert använda skarpa kanter längs delningslinjen för att säkerställa att de två halvorna av formen stängs helt. Dessutom rekommenderas att använda skarpa kanter så lite som möjligt.

Tryckförseglingsegenskap

Trycktätningsegenskaperna är en indikator för att bedöma integriteten hos aluminiumgjutningar, vilket visar deras förmåga att motstå ett visst nivå av vätskestryck. I vissa fall kan köparen kräva att gjutningarna uppfyller de specificerade trycktätningsegenskaperna.


Trycktätningsegenskaperna bestäms i hög grad av densiteten och porositeten. Även en liten mängd porositet kan påverka komponentens trycktätningsegenskaper och orsaka läckage under användning. Olika faktorer kan påverka densiteten och porositeten hos aluminiumgjutningar.


Luft som fastnar inuti aluminiumet – detta är ett stort bekymmer för alla tillverkare. När smältmetall injiceras under högt tryck kan motståndet från den fastnade luften leda till bildandet av porer. Förekomsten av luftbubblor i gjutningarna kan också minska deras densitet, vilket i sin tur försämrar den strukturella integriteten.


Det finns många faktorer som bidrar till bildandet av porer, vilket gör det omöjligt för gjutningarna att vara helt fria från porer. Effektiv DFM och god kvalitetskontroll under hela produktionsprocessen leder till rätt densitet och minimal porositet.

Faktorer som beaktas vid formutformning

Designers bör ta hänsyn till följande designparametrar för att uppnå den bästa trycktätningseffekten hos aluminiumgjutningar.

  • Följ noggrant riktlinjerna för rundade hörn, förstärkningsribbor och hörndesigner. Annars blir metallflödet ojämnt och turbulens kan orsaka porositet.
  • Försök hålla väggtycktheten jämn för att underlätta ett jämnt metallflöde. Undvik tjocka sektioner och plötsliga förändringar i tycktheten.
  • För hål som kräver trycktätning bör man använda borrning istället för mekanisk bearbetning för att minimera effekten av porositet.
  • Alla efterföljande obehandlade hål och kanaler bör ha tillräckliga skruvningsvinklar. Om kärnhålarna däremot ska bearbetas efter gjutningen bör en minimal skruvningsvinkel tillhandahållas.
  • Simulera hela processen för aluminiumgjutning för att hjälpa dig att identifiera potentiella problem i förväg. Kör en formflödesanalys för att avgöra vilka egenskaper hos formen som kan förbättra kvaliteten på gjutningarna.
  • Vakuumassisterad gjutningsutrustning kan betydligt minska porositeten i aluminiumgjutna delar. Därmed uppstår färre defekter i delarna och prestandan blir bättre vad gäller densitet.

Sekundär bearbetningsoperation

Ytterligare bearbetningsprocesser kan också påverka tryckbeständigheten hos aluminiumgjutningar. Följande riktlinjer bör följas under bearbetningen.

  • Den mest täta delen av varje gjutning hittas på dess yta eller i närheten av den. Inuti är materialet vanligtvis mindre tätt och har högre porositet. Därför bör en minimal maskinbearbetningsmarginal anges för att förhindra att de exponerade porösa delarna i gjutningens inre kommer till synes.
  • Om den maskinbearbetningsmarginal som krävs för detaljen överstiger den tillåtna gränsen, kan de interna porösa delarna komma att exponeras. Därför kan en extra impregneringsbehandling behövas för att uppnå bästa tätningseffekt.
  • Undvik bearbetning av de två sidor av gjutningarna som kräver trycktätning.
  • När man bearbetar ett stort antal blankdelar rekommenderas det att undvika en stor skärvinkel. Särskilt bör den minsta skärvinkeln för kärnhålet beaktas.

Förutom ovan nämnda aspekter spelar val av legering en avgörande roll för att säkerställa tryckbeständigheten hos aluminiumgjutningar. Vissa legeringar presterar bättre vad gäller tryckbeständigheten hos aluminiumkomponenter.

För att mäta tryckbeständigheten hos aluminiumdelar kan olika testutrustningar användas. Vanligtvis utförs tryckbeständighetstester inom ett tryckintervall på 5 till 40 psi. Om högre tryckbeständighet krävs bör konstruktören samråda med gjutningsfabriken.

Delstyrka

Styrkekraven för aluminiumdelar påverkar i hög grad de totala produktionskostnaderna och -tiderna. Därför kan du diskutera tydligt med gjutningsfabriken om delarnas styrkekrav för att välja en genomförbar designmetod för aluminiumgjutning.

Styrkan hos aluminiumgjutningar beror på många faktorer. Här ger vi några tips om hur du säkerställer gjutningens hållfasthet.

  • Först måste en lämplig typ av aluminiumlegering väljas. Den använda legeringen har en betydande inverkan på delarnas hållfasthet. Dock är mekanisk hållfasthet inte den enda viktiga parametern; den valda legeringen måste dessutom ha tillräcklig bearbetningsbarhet och uppfylla övriga krav.
  • Det är bäst att göra så många funktioner som möjligt direkt vid gjutningen. Alla funktioner som bearbetas i efterhand orsakar bearbetningsspanningar i aluminiumkomponenterna.
  • Använd processen för vakuumassisterad aluminiumgjutning för att minska porositeten i delarna. Detta ökar delarnas densitet och därmed förbättrar deras strukturella integritet och hållfasthet.
  • Genom att lägga på förstärkningsribbor på de tunnväggade delarna och på plattformen förbättras deras stabilitet.
  • Skarpa kanter är punkter med hög stresskoncentration och därför benägna att misslyckas. Använd avrundade hörn för att öka delens styvhet.

Genom att följa dessa riktlinjer kan du förbättra hållfastheten hos de gjutna delarna. Du behöver dock också ta hänsyn till många andra detaljer. Diskutera gärna med din leverantör av aluminiumgjutning och be om råd om hur du kan öka delarnas hållfasthet.

Mindre funktioner

Bearbetning av små detaljer kräver mer precisionsverktyg. Tiden, kostnaden och svårighetsgraden för bearbetning av små detaljer är alla högre. Detaljer med standardtoleranser kan uppnås till en relativt lägre kostnad och med tillräcklig noggrannhet för att möta behoven hos vilken vanlig konsument som helst.


Dock, om din del används i en mycket komplextillämpning, kan du behöva precisa toleranser. Bearbetning som överstiger ett visst nivå kallas mikrobearbetning, och vanliga bearbetningsverktyg klarar inte detta.


Mikrobearbetning handlar om maskinbearbetning av detaljer med toleranser långt under en millimeter. Jämfört med vilken standardmaskinbearbetning som helst är kostnaden oacceptabelt hög. Om det inte är absolut nödvändigt bör konstruktörer undvika att uppnå så hög precision i sina konstruktioner.


Om formen tidigt utvecklar defekter medför det betydande underhållskostnader. Därför bör man göra allt för att minimera mindre defekter för att sänka kostnaden för formen.

Pressgjutningsgravering

De flesta aluminiumgjutningar har någon form av text eller dekoration. Dessa texter eller dekorationer kan bestå av bokstäver, logotyper, varumärken, datumkoder eller produktionsnummer, vilket är användbart för att spåra leveranskedjan, marknadsföra varumärket och uppnå många andra syften.

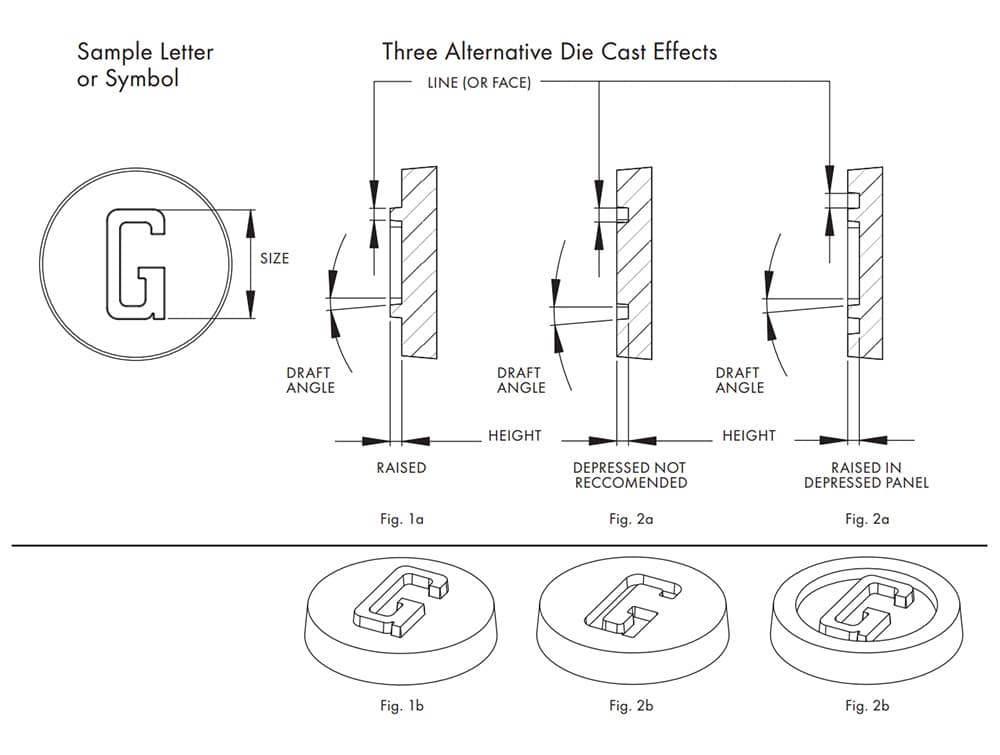

Die-casting-gravering eller dekoration på delarna kan utföras på tre sätt.

  1. Som en upphöjd detalj
  2. Som en fördjupad detalj
  3. De upphöjda bokstäverna på den konkava panelen

Av dessa tre metoder är den mest ekonomiska att behålla bokstäverna som upphöjda delar. De upphöjda delarna på aluminiumgjutningen kräver motsvarande konkava delar i formen.

Denna funktion är lätt att integrera i formen och orsakar minimalt slitage under drift. Det finns färre upphöjda (fördjupade) bokstäver, och både konstruktionskostnaden för formen samt underhållskostnaderna under hela dess livstid är lägre.


Tvärtom kräver graveringen av tecken på aluminiumgjutningarna upphöjda detaljer, som måste stötas in i formstål. Konstruktionen är något mer komplex och underhållskostnaden är också högre.

Om designern dock önskar behålla en plan yta kan texten utformas som en upphöjd del inom en fördjupad panel. Denna metod är mer praktisk eftersom du kan använda den fördjupade delen utan att behöva oroa dig för att skada formen.

Senare kan beläggningen användas för att fylla i de extra fördjupade områdena. Undvik därför att använda fördjupningsdetaljer direkt på delen.

Andra riktlinjer

  • Ytan (linjetjockleken) på en bokstav eller symbol bör vara minst 0,010 tum (0,254 mm) eller större.
  • Höjden på linjerna eller symbolerna ska vara lika med eller mindre än tjockleken på linjerna.
  • Om någon text eller dekoration innehåller komplexa detaljer eller fina bokstäver kanske det inte är tydligt under gjutningsprocessen. Försök därför att förenkla dem så mycket som möjligt.
  • Dragvinkeln bör inte vara mindre än 10°.

Att följa dessa riktlinjer bör vara till hjälp i de flesta situationer. Om du har andra krav kan du alltid rådfråga din gjutningsfabrik för lämpliga råd.
