Tillverkare av anpassade gjutna aluminiumhus

Metallkapslingarnas kritiska roll i modern industri

I det snabbt utvecklande landskapet av global industriell tillverkning har skyddet av känsliga elektroniska styrenheter, motorer med högt vridmoment och pneumatiska precisionssystem blivit avgörande. Kapslingar fungerar som den primära skyddsbarriären mot mekanisk påverkan, miljöföroreningar och extrema termiska fluktuationer. Valet av tekniskt material och tillverkningsmetodik styr direkt livslängden och tillförlitligheten för interna komponenter, vilket förvandlar det som tidigare var en enkel skyddslåda till en kritisk komponent i systemarkitekturen.

För högpresterande applikationer kommer historiska alternativ som plast- eller plåttillverkning ofta till korta under svåra mekaniska påfrestningar eller intensiva termiska belastningar. Detta har drivit globala ingenjörssektorer att förlita sig starkt på avancerade aluminiumkapslingar. Inom denna domän dominerar två primära tillverkningskategorier produktionsstrategier: standard hölje av gjutet aluminium och högtryck hölje av pressgjuten aluminium . Att välja mellan dessa metoder kräver en omfattande förståelse av produktionsvolym, dimensionsbegränsningar och materialtäthetskrav.

För att kontextualisera dessa tillverkningsstandarder måste elitproduktionsanläggningar ha rigorösa kvalitetsramverk för att möta internationella marknadskrav. Till exempel, NINGBO CHIP MACHINERY CO., LTD. verkar inom en 5 000 kvadratmeter avancerad produktionsanläggning, med stöd av ISO 9001:2015 och IATF 16949:2016 systemcertifieringar. Dessa strikta kvalitetsledningssystem för fordon och industri säkerställer att metallkapslingar uppvisar den mikrostrukturella enhetlighet som krävs för att överleva farliga, vibrations- eller tunga driftsmiljöer på globala marknader.

För att hjälpa inköpschefer och maskiningenjörer att anpassa konstruktionskriterier med lämplig gjutmetodik, ger tabellen nedan en teknisk prestandajämförelse mellan standardgjutningstekniker och precisionshögtrycksgjutning.

Grundläggande teknologier: Konstruktion av gjutna aluminiumkapslingar

Förstå aluminiumgjutningsspektrumet

Tillverkningsarkitekturen bakom en standard hölje av gjutet aluminium använder typiskt gravitationsdrivna eller lågtrycksmetoder, såsom sandgjutning eller permanent formgjutning. Dessa processer utmärker sig vid tillverkning av små till medelstora produktionsserier eller när man skapar massiva, tjockväggiga kapslingar för tunga industrimaskiner. Sandgjutning använder eldfasta sandblandningar för att bilda formar, som rymmer komplexa yttre underskärningar och extremt stora volymetriska dimensioner som skulle vara kostnadsöverkomliga eller mekaniskt omöjliga att bearbeta via automatiserade formformar.

Gravitationsgjutning förlitar sig strikt på den naturliga gravitationskraften för att dra smält aluminiumlegering in i stål- eller järnformhålan. Denna långsammare fyllningshastighet jämfört med högtryckssystem minimerar vätsketurbulens, gör att gaser kan strömma ut effektivt och gör den mycket lämplig för strukturella komponenter där tjocka tvärsnitt är nödvändiga för att motstå höga mekaniska belastningar.

The Science of Precision: Pressgjutet aluminiumhusteknik

För storskaliga industriella tillämpningar med hög precision representerar högtrycksgjutning (HPDC) höjdpunkten av automatiserad tillverkning. Tillverkningen av en högpresterande hölje av pressgjuten aluminium involverar insprutning av smält aluminiumlegering i ett härdat verktygsstålformhålrum under extremt hydrauliskt tryck, ofta över 100 MPa. Denna enorma kraft driver den smälta metallen in i otroligt komplexa, tunnväggiga geometrier med mikrometrisk precision, och fryser omedelbart metallen till dess slutliga nätform.

Denna höghastighetsinsprutningsmekanism gör det möjligt för designers att integrera komplexa interna monteringslister, djupa kylflänsar och invecklade tätningskanaler direkt i formdesignen, vilket praktiskt taget eliminerar behovet av omfattande sekundär profilering. Verklig tillverkningsförmåga inom denna sektor beror på ett komplett, integrerat arbetsflöde. Faciliteter som NINGBO CHIP MACHINERY CO., LTD. utnyttja fullständiga miljöbedömningskvalifikationer för att leverera en verklig one-stop-service – sömlöst överbryggande formkonstruktion och tillverkning, högtrycksgjutning, högtolerans CNC-bearbetning och avancerad ytbehandling under ett enda kvalitetskontrolltak.

Materialteknik: Nyckelaluminiumlegeringar för industriella kapslingar

Valet av den specifika aluminiumlegeringssammansättningen styr den ultimata fysiska, termiska och kemiska prestandan hos höljet. Inom global industriell tillverkning dominerar tre primära legeringsgrupper produktionen av en hölje av pressgjuten aluminium på grund av deras utmärkta vätskegjutbarhet och fysikaliska egenskaper efter stelning:

• ADC12 (japansk standard / kisel-kopparlegering): Mycket gynnad för sin exceptionella flytbarhet, vilket gör den till det främsta valet för komplexa, tunnväggiga kapslingar som motorhus och intrikata luftpumpskomponenter. Den erbjuder en utmärkt balans mellan strukturell styrka och dimensionell stabilitet.
• A380 (amerikansk standard / kisel-kopparlegering): Den mest specificerade legeringen globalt för allmänna industriella tillämpningar. Den levererar en överlägsen kombination av mekaniska egenskaper, enkel bearbetning och hög värmeledningsförmåga, mycket använd i kraftiga gasregulatorer och robusta utrustningskomponenter.
• AlSi9Cu3 (europeisk standard): Konstruerad speciellt för att motstå höga termiska belastningar och utmattningsmotstånd. Denna legering är starkt specificerad inom europeiska fordons- och industrisektorer för delar som utsätts för hög mekanisk belastning och förhöjda driftstemperaturer.

För att utvärdera dessa råvaror före mekanisk bearbetning och ytbehandling, beskrivs de kemiska och fysikaliska egenskaperna nedan:

Strukturell mekanik & prestandafördelar

Mekaniska egenskaper och hållbarhet

Den strukturella integriteten hos en hölje av pressgjuten aluminium förlitar sig mycket på dess metallurgiska sammansättning och specialiserade inre geometri. Under höga hydrauliska tryck skapar den snabba stelnandet av smält aluminium en fin, tät korngränsstruktur längs komponentens yttre skal. Detta täta yttre skikt ger höljet exceptionell draghållfasthet och sträckgräns, vilket gör att det tål höga strukturella belastningar och kraftiga mekaniska stötar utan att spricka.

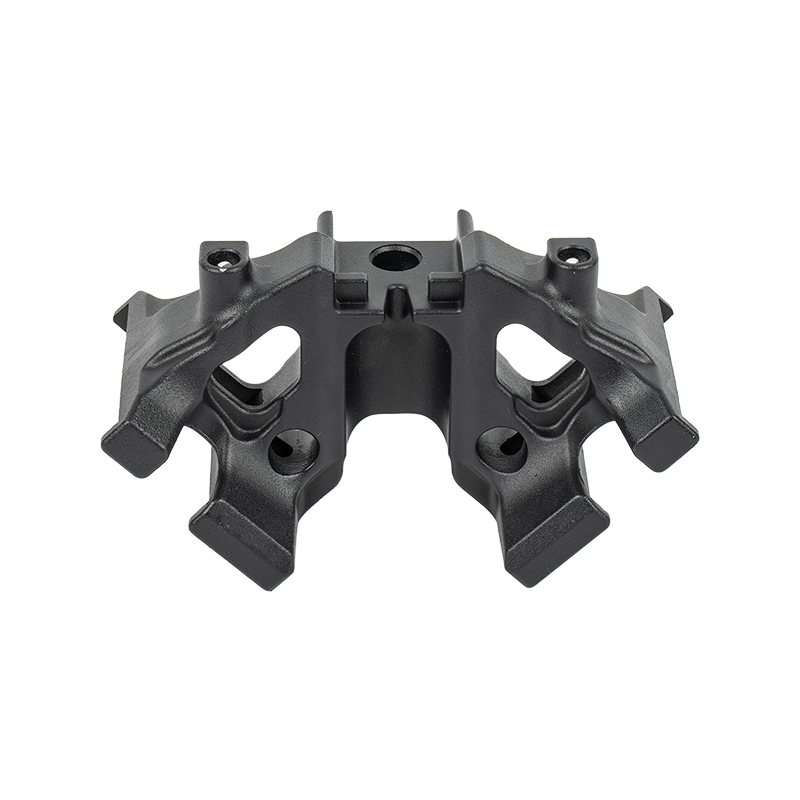

För att maximera denna hållbarhet utan att lägga till onödig vikt, integrerar mekaniker strukturella ribbor och exakta väggtjockleksövergångar direkt i kapslingens design. Strategisk placering av dessa förstärkningsribbor fördelar yttre spänningar jämnt över ramen, vilket eliminerar koncentrerade spänningspunkter och förhindrar strukturell skevhet. Denna specialiserade strukturella design tillåter en precisionskonstruerad hölje av pressgjuten aluminium för att bibehålla dess dimensionella stabilitet även när den utsätts för kontinuerliga industriella vibrationer och höga fysiska effekter.

Värmehantering och avledningsförmåga

Hantering av termiska belastningar är en kritisk faktor för att förlänga livslängden för intern elektronik och mekaniska enheter med hög effekt. Aluminium har en inneboende värmeledningsförmåga som sträcker sig från 96 till 110 W/m·K beroende på den specifika legering som används, vilket gör en hölje av gjutet aluminium en exceptionellt effektiv passiv kylfläns.

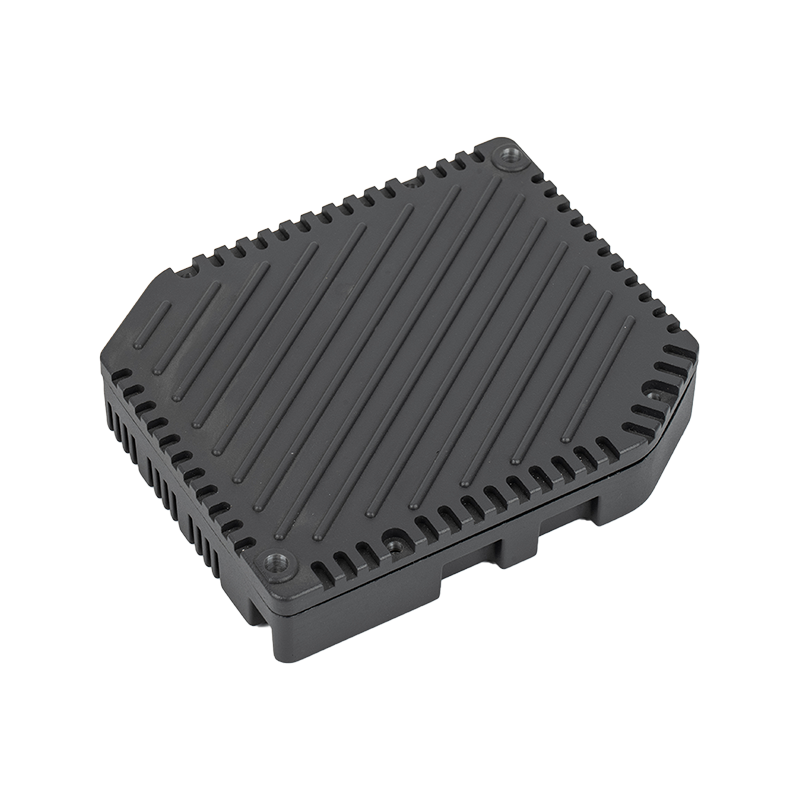

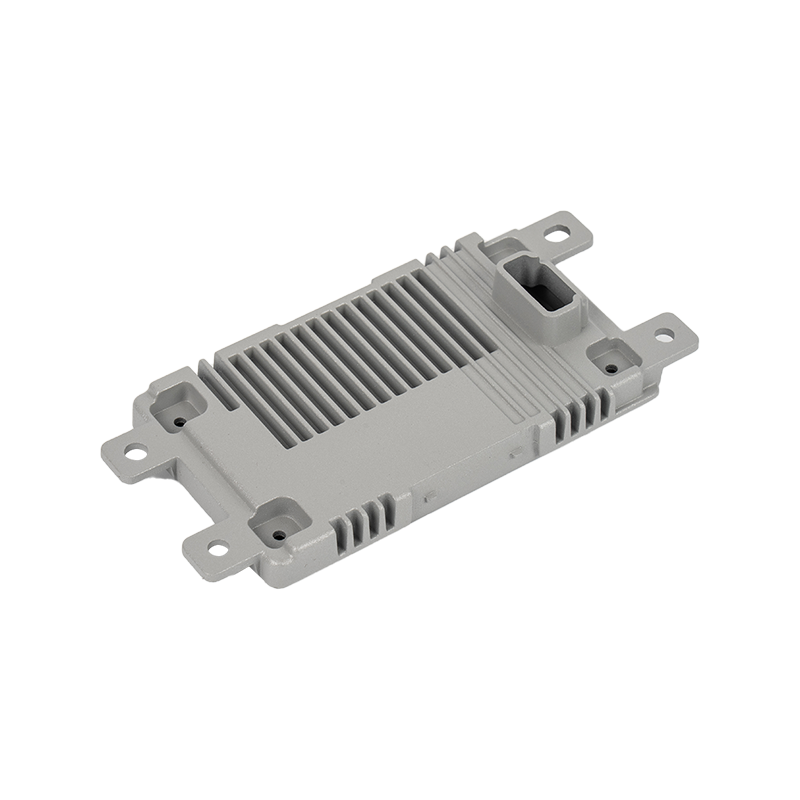

Istället för att lägga till separata, tunga kylflänsar av koppar, specialdesignade hölje av pressgjuten aluminiums integrera djupa, aerodynamiska kylflänsar direkt på deras ytterväggar. Denna integrerade design skapar en sömlös väg för värme att överföra från interna komponenter direkt till utomhusluften, vilket avsevärt minskar det termiska motståndet. För krävande applikationer som motorhus och kraftiga luftpumpar förhindrar denna effektiva värmeavledning värme från att byggas upp inuti, vilket säkerställer konsekvent prestanda under lång, kontinuerlig drift.

Elektromagnetisk kompatibilitet (EMC) och skärmning

I moderna industriella miljöer fyllda med högfrekventa sensorer, trådlösa nätverk och kraftelektronik, utgör elektromagnetisk störning (EMI) och radiofrekvensstörning (RFI) ständiga utmaningar. A hölje av gjutet aluminium ger naturlig, inbyggd elektromagnetisk skärmning på grund av metallens elektriska ledningsförmåga.

Det solida metallhöljet bildar en mycket effektiv Faraday-bur som blockerar både inkommande och utgående elektromagnetisk strålning. Denna skärmning skyddar känsliga interna komponenter från externt elektriskt brus samtidigt som den förhindrar att själva utrustningen sänder ut signaler som kan störa närliggande maskiner. För precisionsutrustningsdelar och automatiserade styrsystem, med användning av en hölje av pressgjuten aluminium säkerställer strikt överensstämmelse med internationella EMC-standarder utan att behöva kostsamma ledande beläggningar eller extra skärmande lager.

Viktminskning kontra strukturell integritet

Modern industriteknik fokuserar mycket på att minska vikten samtidigt som den maximala komponentstyrkan bibehålls. Jämfört med traditionella material som gjutjärn eller stålplåt erbjuder aluminium ett exceptionellt förhållande mellan styrka och vikt, vilket ger jämförbar hållbarhet vid ungefär en tredjedel av vikten.

Även om tekniska polymerer är lättare, saknar de den termiska prestanda, UV-beständighet och robusta slaghållfasthet som krävs för tung industri. Genom att använda högtryckspressgjutning, a hölje av pressgjuten aluminium kan tillverkas med tunna, mycket optimerade väggar som minskar råvaruanvändningen samtidigt som det styva skydd som behövs för krävande fältmiljöer bibehålls.

Branschöverskridande tillämpningar och miljöanpassning

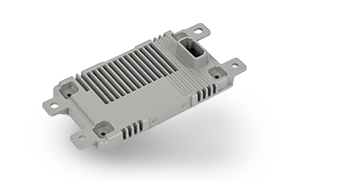

Bil- och e-mobilsektorer

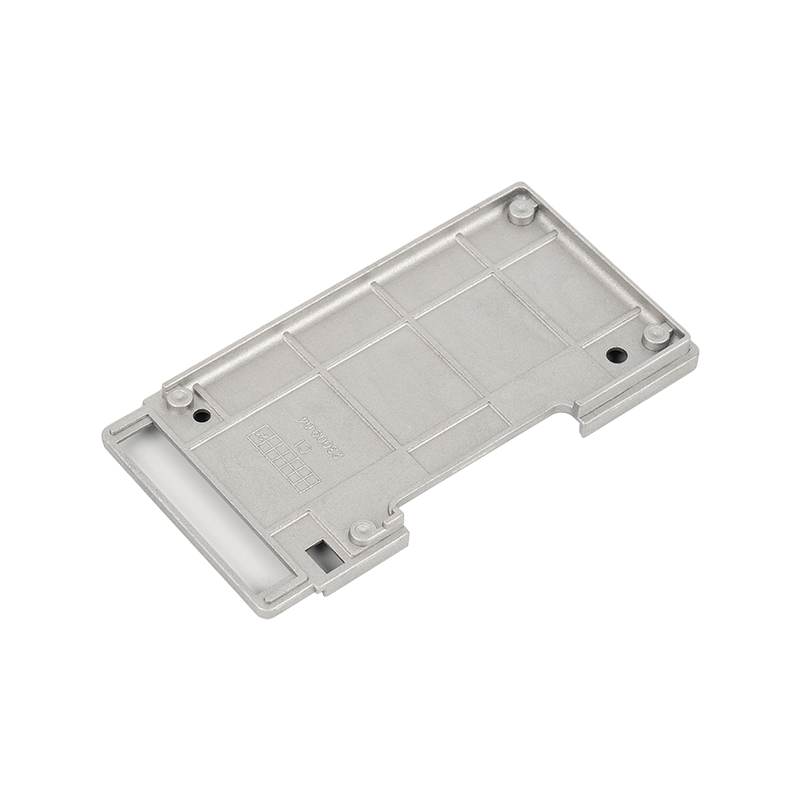

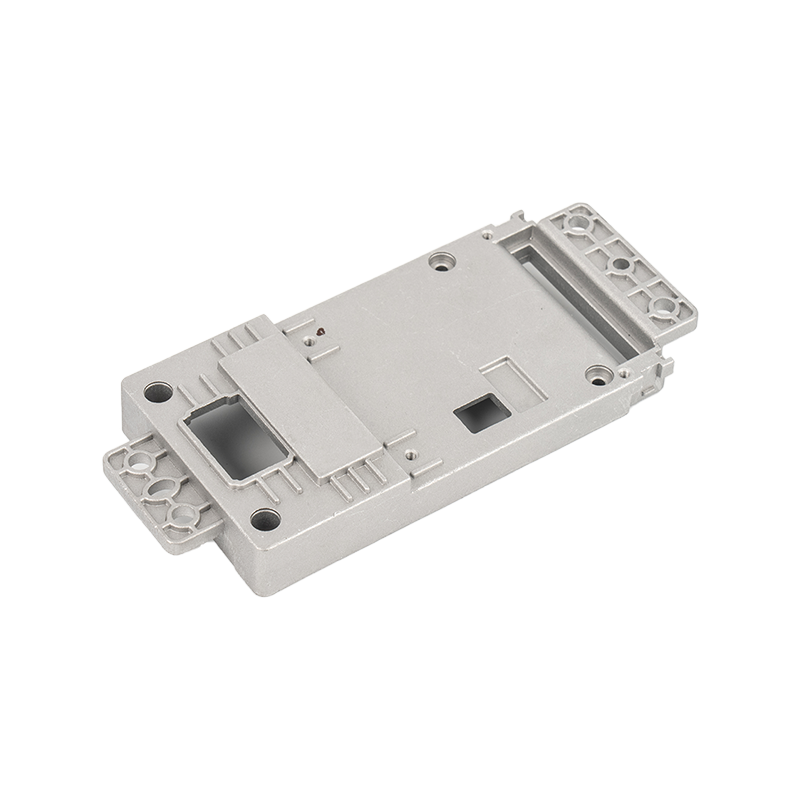

Den globala fordonsindustrin kräver komponenter med exceptionell hållbarhet, snäva toleranser och lätta konstruktioner för att maximera fordonseffektiviteten. Inom denna sektor, precision hölje av pressgjuten aluminiums används ofta för att skydda kritiska drivlinakomponenter, elektroniska styrenheter (ECU) och högspänningsväxelriktare för elfordon.

Eftersom dessa höljen är tillverkade under strikta kvalitetssystem som IATF 16949:2016-certifieringen, ger de den extrema strukturella tillförlitlighet som krävs för att motstå kontinuerliga vägvibrationer, snabba temperaturväxlingar och potentiella kollisionsrisker. Den höga strukturella integriteten hos en hölje av pressgjuten aluminium säkerställer att känslig bilelektronik förblir fullständigt isolerad och funktionsduglig under hela fordonets livslängd.

Industriell automation, sensorer och instrumentering

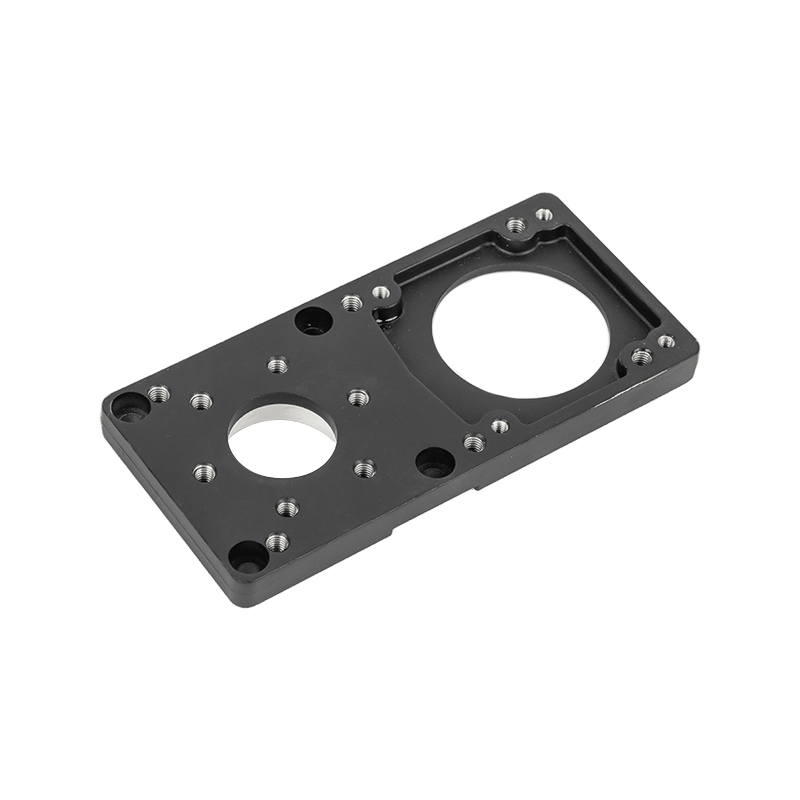

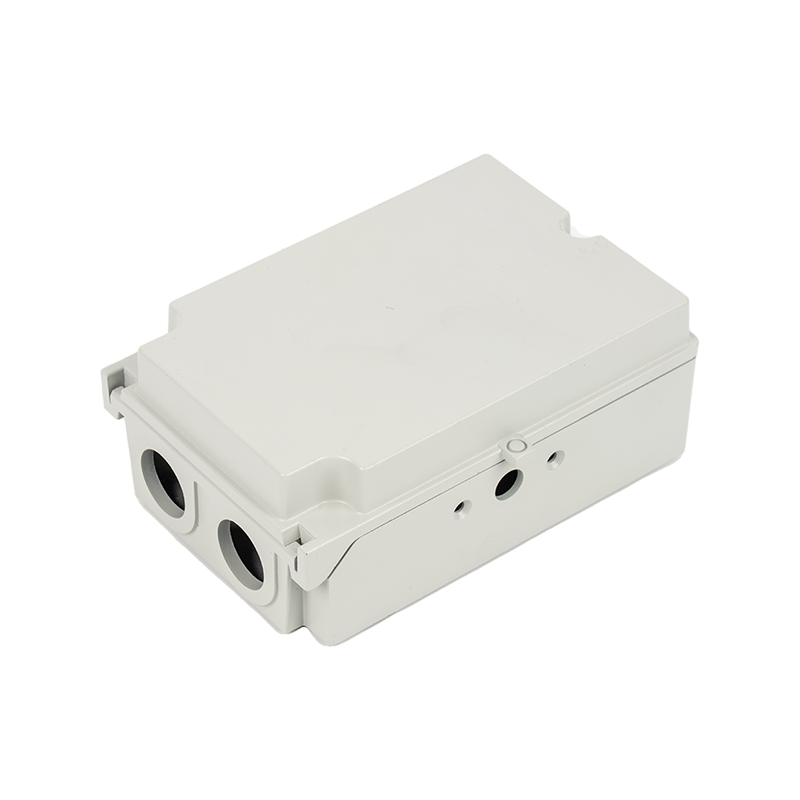

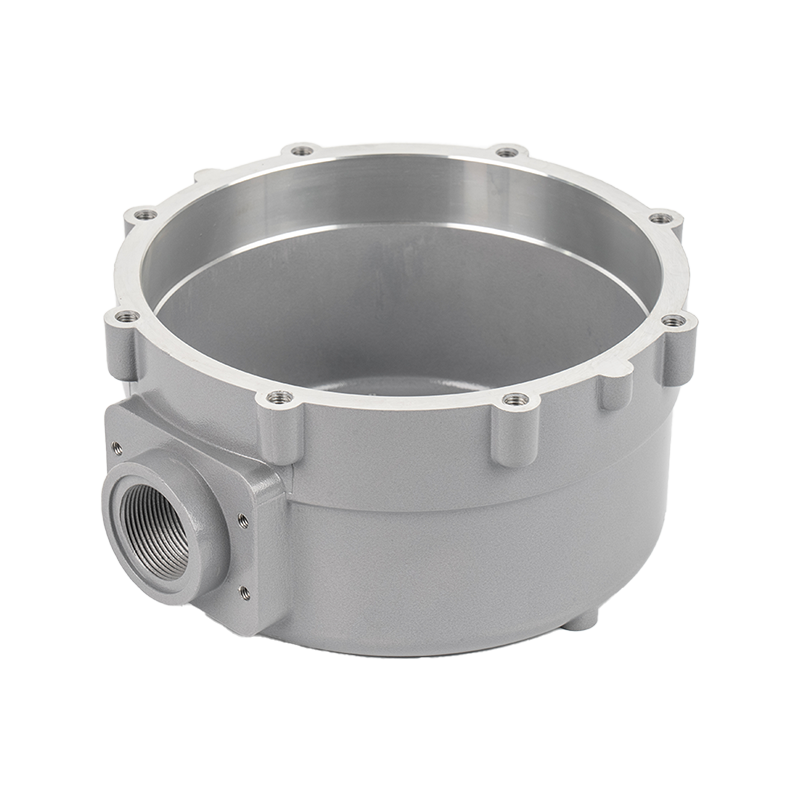

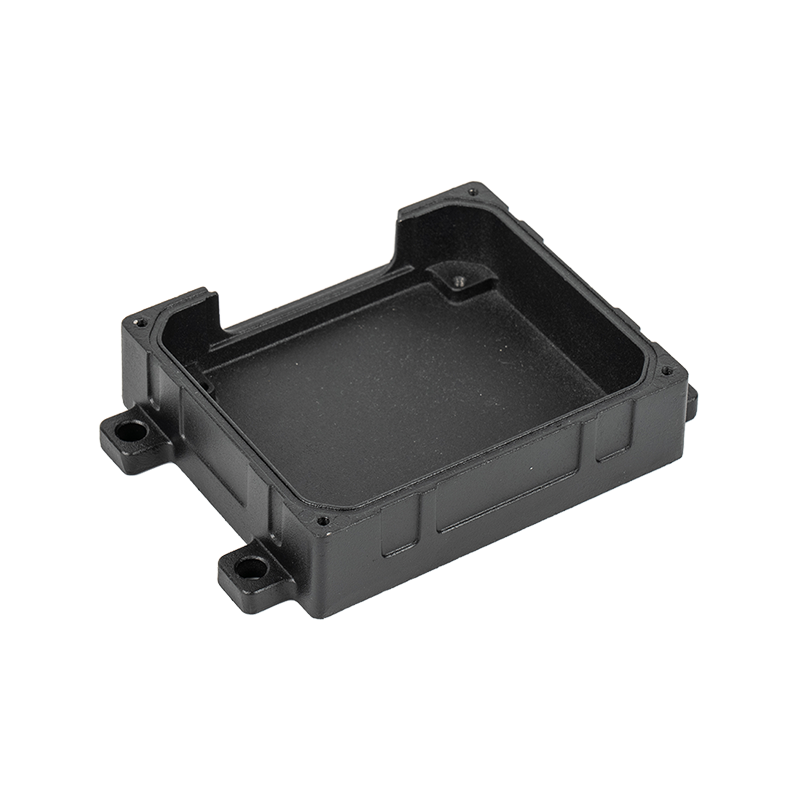

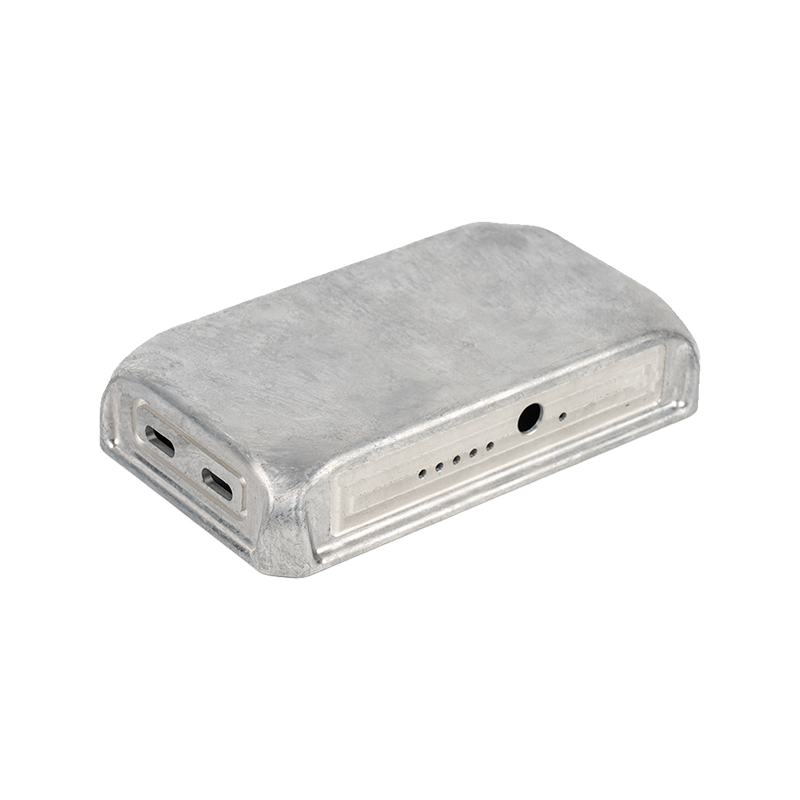

I automatiserade fabriker förlitar sig precisionsmaskineri på ett stadigt flöde av data från sensorer, ventiler och pneumatiska styrenheter. En robust hölje av gjutet aluminium är avgörande för att skydda dessa ömtåliga instrument från vanliga fabriksrisker som flygande skräp, oljestänk och oavsiktliga stötar.

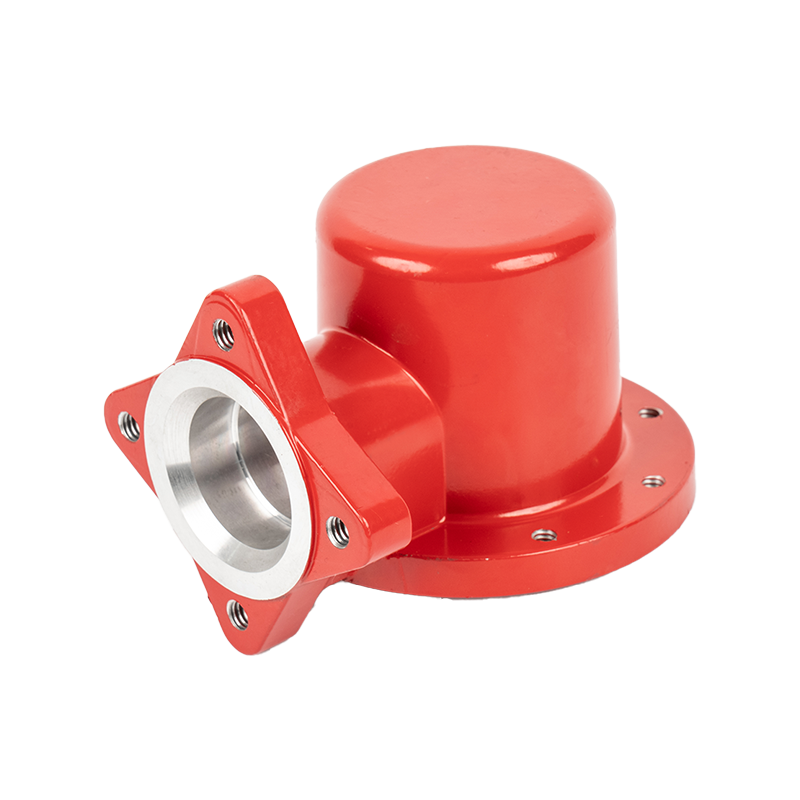

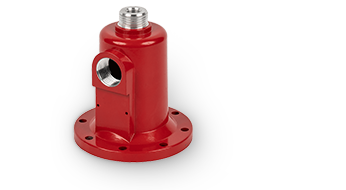

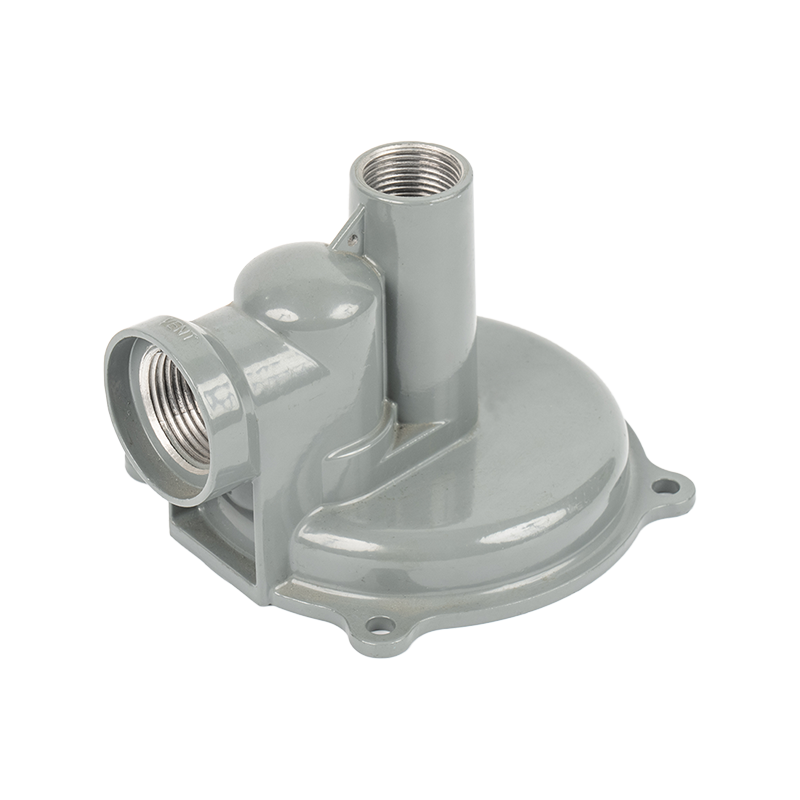

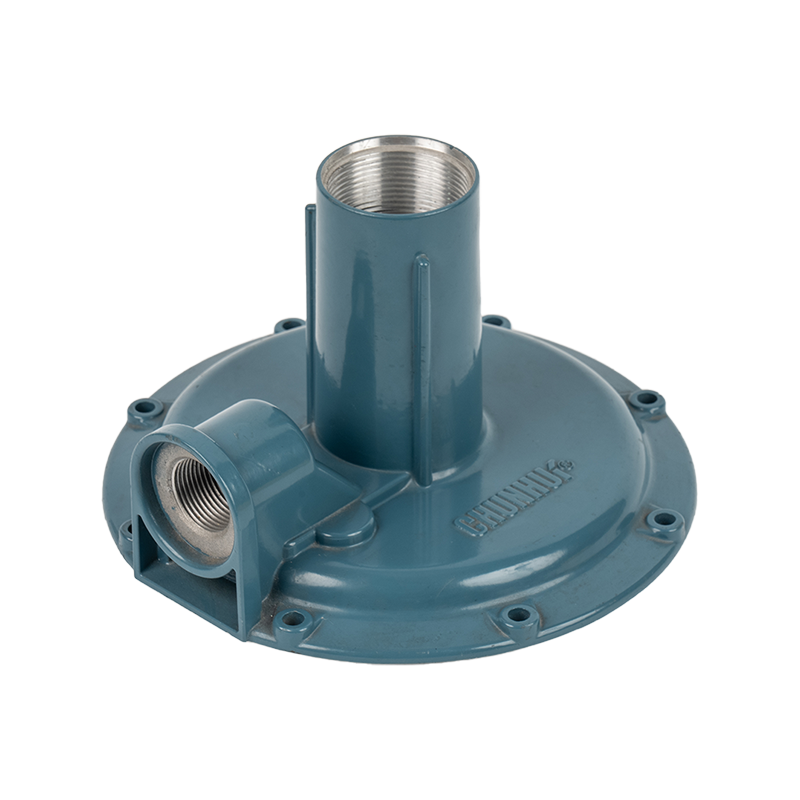

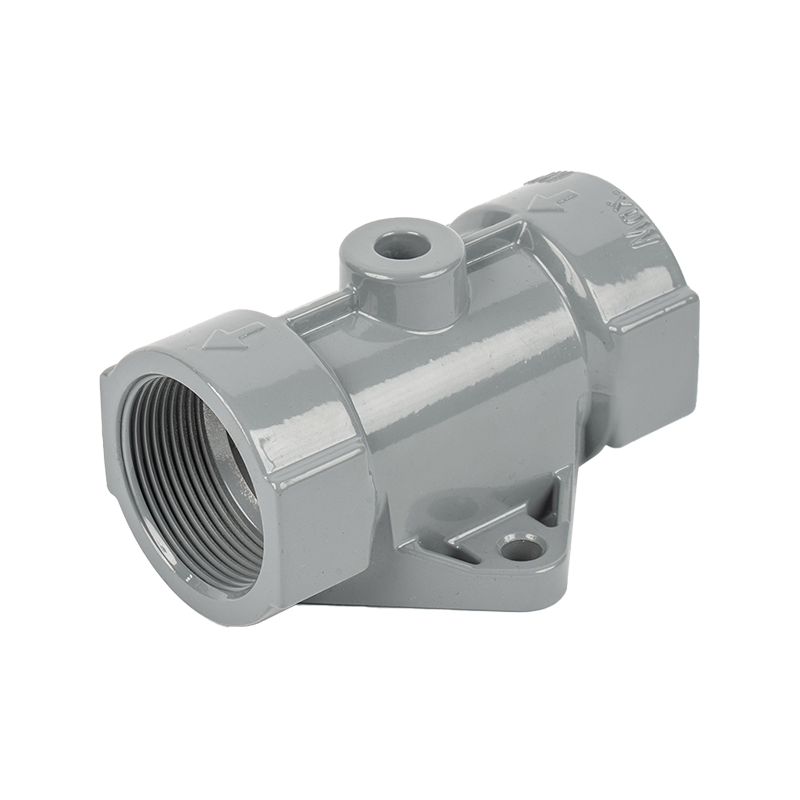

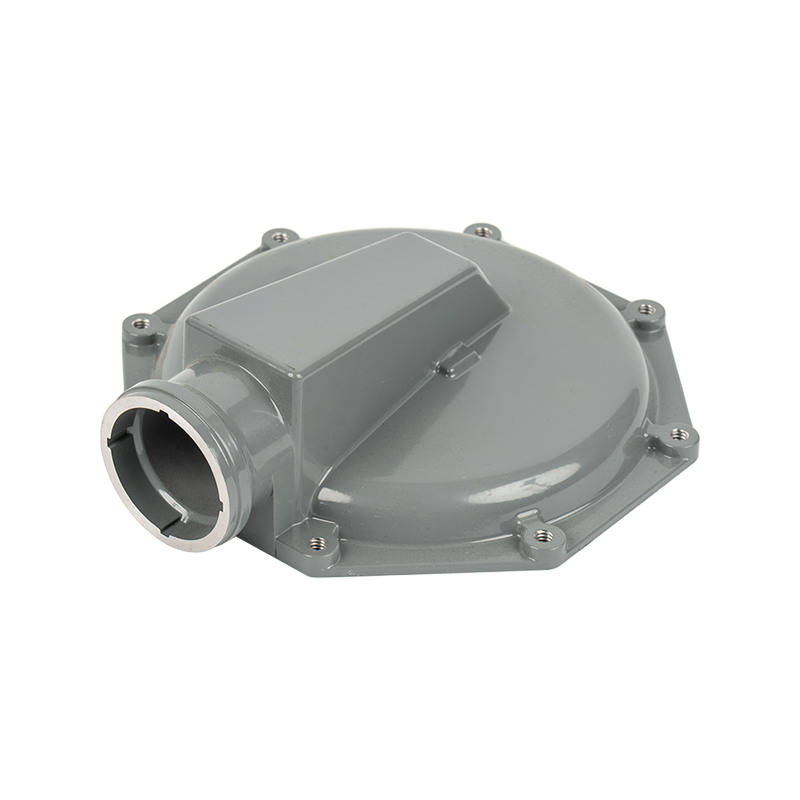

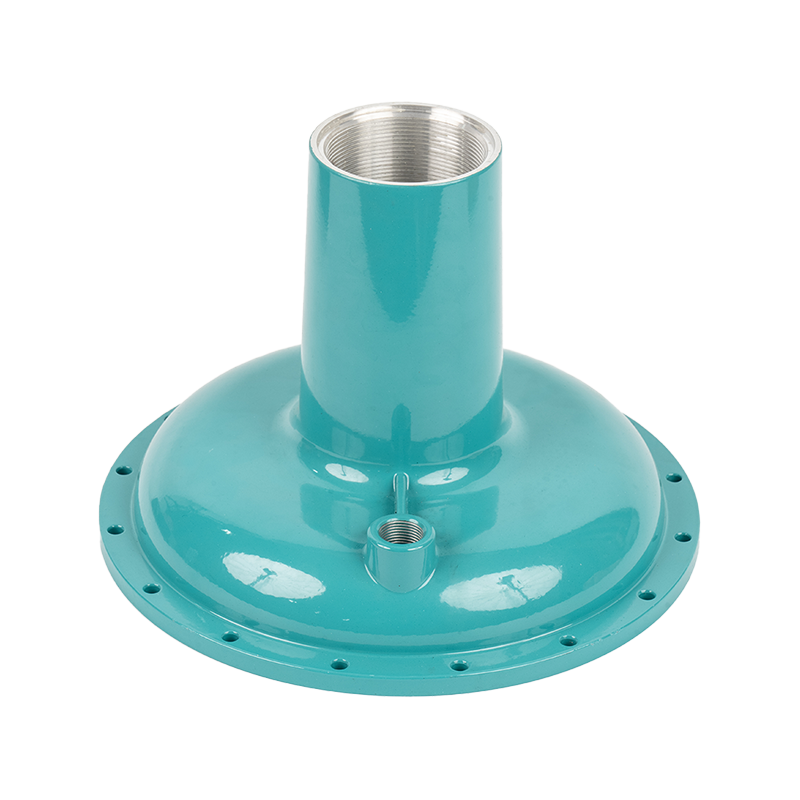

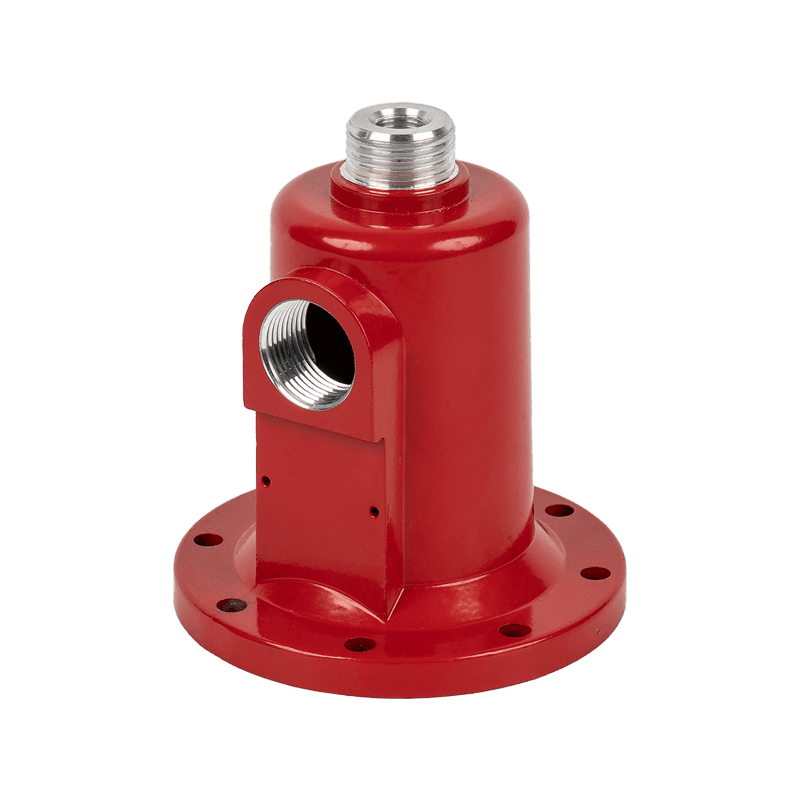

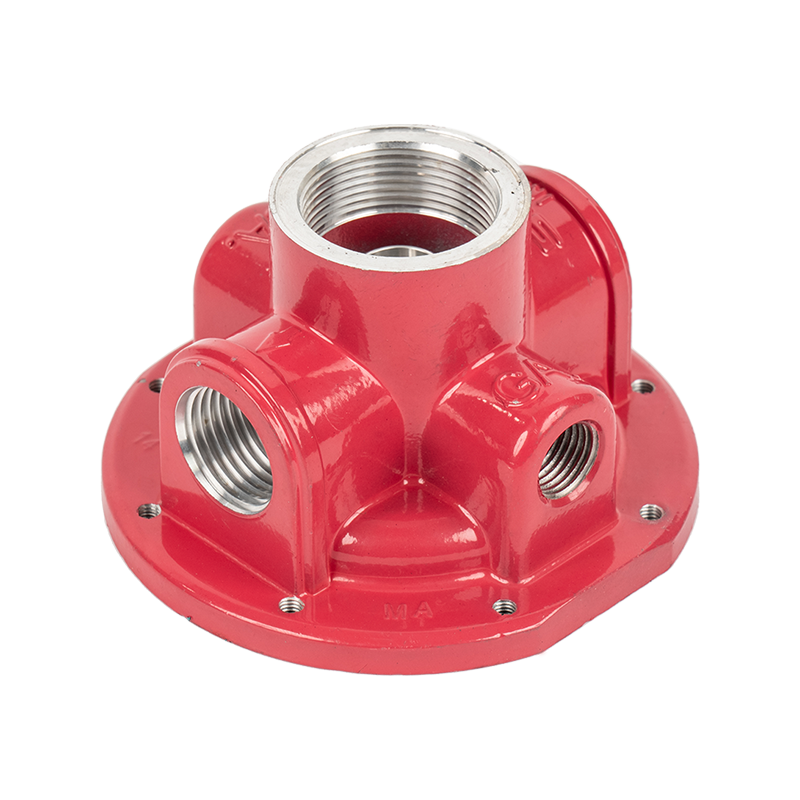

Denna nivå av robust skydd är mycket kritisk för tunga gasregulatorer, delar av tung utrustning och högtrycksluftpumpar som arbetar i tuffa tillverkningsmiljöer. Genom att använda en enskild tillverkningspartner som NINGBO CHIP MACHINERY CO., LTD., kan industriella köpare köpa skräddarsydda kapslingar som har precisionsbearbetade tätningsytor och specialiserade interna monteringspunkter som är perfekt skräddarsydda för deras automatiserade utrustningsspecifikationer.

Telekommunikation och utomhusinfrastruktur

Utomhustelekommunikationshårdvara, som 5G-basstationer, fjärrströmförsörjning och utomhusroutrar, utsätts för oavbrutet exponering för oförutsägbara väderförhållanden. Dessa applikationer förlitar sig på en hölje av pressgjuten aluminium att tjäna ett dubbelt syfte: tillhandahålla robust fysiskt skydd och fungera som ett högpresterande kylchassi.

Eftersom dessa utomhussystem utsätts för direkt solljus och kraftiga interna elektriska belastningar måste kapslingens kylflänsar effektivt avleda värme för att förhindra systemfel. Dessutom möjliggör de snäva toleranserna som uppnås genom högtrycksgjutning sömlös packningsintegrering, vilket säkerställer att höljet uppfyller stränga IP66 eller IP67 inträngningsskyddsstandarder för att täta ute regn, damm och luftburen fukt.

Miljömotståndskraft och korrosionsbegränsning

Industriella inhägnader används ofta i tuffa miljöer, inklusive kustnära marina miljöer, kemiska bearbetningsanläggningar och tropiska regioner med hög luftfuktighet. Obehandlade stål- eller järnhöljen rostar snabbt under dessa förhållanden, vilket leder till katastrofala strukturella fel.

Däremot, a hölje av gjutet aluminium bildar naturligt ett tunt, skyddande aluminiumoxidskikt när det utsätts för syre, vilket ger den utmärkt naturlig korrosionsbeständighet. När detta naturliga motstånd kombineras med målinriktat val av legeringar och avancerad ytfinish, en hölje av pressgjuten aluminium kan uthärda årtionden av exponering för saltspray och frätande kemikalier utan någon nedbrytning. Denna långsiktiga hållbarhet i miljön gör den till det idealiska valet för internationella industriprojekt där underhållet är svårt eller dyrt.

Avancerad tillverkning, ytkemi och kvalitetskontroll

Precisions-CNC-efterbearbetning för strikta toleranser

Medan modern högtrycksgjutning levererar otroligt exakta komponenter i nästan nätform, kräver industriella tillämpningar med hög precision ofta toleranser som går utöver kapaciteten för enbart gjutning. Kritiska områden – som vätskepackningsspår, gängade monteringshål och passande ytor för lager – kräver ofta sub-millimeterprecision.

För att uppnå denna nivå av noggrannhet, den råa hölje av pressgjuten aluminium genomgår sekundär CNC-efterbearbetning. Genom att använda avancerade fleraxliga CNC-bearbetningscenter kan tekniker borra, gänga och fräsa de gjutna komponenterna med extrem precision, vilket uppnår kritiska toleranser snävare än ±0,02 mm. Denna exakta kombination av pressgjutning med hög volym och högtolerans CNC-bearbetning säkerställer att varje kapsling passar perfekt in i komplexa industriella sammansättningar.

Ytbehandlings- och beläggningstekniker

För att maximera korrosionsbeständigheten och uppfylla specifika estetiska krav, a hölje av pressgjuten aluminium genomgår vanligtvis specialiserade ytbehandlingar baserat på dess driftsmiljö. Dessa kemiska och mekaniska behandlingar förvandlar den råa metallytan till en mycket hållbar barriär:

• Anodisering: En elektrokemisk process som förtjockar det naturliga oxidskiktet på aluminiumet, vilket skapar en exceptionellt hård, korrosionsbeständig och icke-ledande yta.
• Pulverlackering: En avancerad elektrostatisk process där ett torrt polymerpulver appliceras på huset och härdas under värme. Detta skapar en tjock, slagtålig yttre beläggning som erbjuder överlägset UV-försvar för utomhusapplikationer.
• Kromatomvandling/passivering: En specialiserad kemisk doppningsprocess som ger utmärkt korrosionsskydd på basnivå samtidigt som den elektriska ledningsförmågan bibehålls över huset för jordningsändamål.
• E-beläggning (elektroforetisk avsättning): En ytbehandlingsprocess för flytande färg som använder elektriska strömmar för att applicera ett enhetligt, mycket korrosionsbeständigt primerskikt över varje inre och yttre kontur av komplexa höljen.

Integritetstestning och kvalitetssäkringsprotokoll

För kritiska tillämpningar inom fordons-, flyg- och medicinsektorn, a hölje av pressgjuten aluminium måste klara uttömmande kvalitetskontrollprotokoll innan de godkänns för leverans. Industriella köpare kräver verifierade prestandadata för att säkerställa att det inte finns några dolda strukturella defekter som kan orsaka fel på fältet.

För att upprätthålla dessa strikta standarder, avancerade tillverkningsanläggningar som NINGBO CHIP MACHINERY CO., LTD. köra kompletta pipelines för kvalitetssäkring i sina 5 000 kvadratmeter stora produktionscenter enligt ISO 9001:2015 ramverk. Industriell röntgenröntgen med hög upplösning används för att inspektera den interna mikrostrukturen av gjutgods, för att säkerställa att de är fria från inre luftfickor eller krympningporositet. Advanced Coordinate Measuring Machines (CMM) verifierar alla kritiska dimensioner mot de ursprungliga tekniska ritningarna, medan automatiska heliumläckagetester och lufttrycksavfallstester kontrollerar husets tätningar för att garantera tillförlitlig IP-klassad vattentät prestanda i fält.

Tekniska FAQ: Industrial Insights & Buyer Intelligence

Vad är den primära skillnaden mellan ett standardhölje av gjutet aluminium och ett formgjutet aluminiumhölje?

Kärnskillnaden ligger i hur den smälta metallen kommer in i formen. En standard hölje av gjutet aluminium tillverkas vanligtvis med sand eller gravitationsgjutning, där smält aluminium långsamt hälls i en form med enbart naturlig gravitation. Denna metod är idealisk för låga produktionsvolymer eller massiva, tjockväggiga delar. Omvänt, a hölje av pressgjuten aluminium tillverkas med hjälp av högtrycksgjutning (HPDC), där smält metall sprutas in i en stålform vid extrema hastigheter och tryck. Denna automatiserade process ger mycket snävare toleranser, tunnare väggar, jämnare ytor och exceptionell kostnadseffektivitet för stora produktionsserier.

Vilka aluminiumlegeringskvaliteter är mest lämpliga för kapslingar med hög termisk spänning?

För kapslingar som utsätts för intensiva termiska belastningar rekommenderas starkt legeringar som AlSi9Cu3 och ADC12. AlSi9Cu3 är en europeisk standardlegering konstruerad speciellt för hög termisk stabilitet och utmattningsbeständighet, vilket gör den till ett toppval för krävande fordons- och industriapplikationer. ADC12 och A380 erbjuder också utmärkt värmeledningsförmåga (cirka 96 W/m·K), vilket ger effektiv värmeavledning när de integreras med inbyggda kylflänsar.

Hur påverkar porositeten den strukturella integriteten hos ett pressgjutet aluminiumhus, och hur kontrolleras det?

Porositet hänvisar till mikroskopiska luftbubblor eller krymphål som är fångade inuti väggarna i en gjuten del. Om den lämnas ohanterad kan omfattande porositet försvaga husets mekaniska styrka och förstöra dess trycktäthet. Professionella tillverkare kontrollerar detta genom att använda avancerade vakuumassisterade formgjutningssystem, optimera formventilationskanaler och noggrant reglera insprutningshastigheter. Varje produktionssats bör också genomgå regelbunden röntgeninspektion för att säkerställa att den interna mikrostrukturen är tät och enhetlig.

Kan ett hölje av gjutet aluminium uppnå IP67 eller IP68 vattentäthet?

Ja, a hölje av gjutet aluminium kan enkelt uppnå IP67- eller IP68-klassificeringar, förutsatt att den genomgår precisionsefterbearbetning. Pressgjutning med högt tryck kan bilda komplexa tätningskanaler, men CNC-bearbetning krävs för att säkerställa att de matchande ytorna är perfekt plana och släta. När dessa precisionsbearbetade spår är försedda med högpresterande elastomera O-ringar eller kontinuerliga vätskepackningar, blir kapslingen helt lufttät, vilket förhindrar att vatten eller damm tränger in under högt tryck.

Vilka är de typiska verktygskostnaderna och ledtiderna förknippade med tillverkning av formgjutna aluminiumhus?

Eftersom pressgjutformar är bearbetade av ultrahårda premiumverktygsstål för att motstå extrema tryck, är den initiala verktygsinvesteringen relativt hög. Design, tillverkning och testning av en anpassad form kan ta allt från 4 till 6 veckor. Men när verktyget är färdigt är produktionsprocessen otroligt snabb och mycket automatiserad, vilket resulterar i en mycket låg kostnad per styck. Detta gör högtryckspressgjutning till det mest ekonomiska valet för långvarig tillverkning av stora volymer.

Varför är efterbearbetning nödvändig för pressgjutna komponenter om processen redan är mycket exakt?

Även om högtryckspressgjutning ger utmärkta nästan-nätformer, kan vissa designelement inte gjutas direkt. Funktioner som inre skruvgängor, djupa gängade hål och lagersäten med kritiska toleranser under ±0,02 mm kräver precision CNC-efterbearbetning. Maskinbearbetning säkerställer att kritiska passande ytor tätar perfekt och gängade anslutningar kan hantera högt monteringsmoment.

Hur är elektromagnetisk skärmning (EMI/RFI) i aluminiumhöljen jämfört med plastkapslingar med ledande beläggningar?

Ett aluminiumhölje ger mycket överlägsen och mer tillförlitlig långtids EMI/RFI-skärmning. Eftersom aluminium är naturligt ledande, bildar det en permanent, mycket effektiv Faraday-bur. Plastkapslingar kräver sekundära operationer som ledande målning eller vakuummetallisering för att uppnå skärmningsegenskaper. Med tiden kan dessa beläggningar skala, flagna eller försämras på grund av termisk expansion och mekaniska vibrationer, vilket äventyrar avskärmningens integritet. Höljen i pressgjuten aluminium helt eliminera denna risk.

Vilka ytbehandlingar ger det bästa skyddet mot saltstänk och marin korrosion för gjutna aluminiumhus utomhus?

För svåra havs- eller kustmiljöer är det bästa skyddet en flerskiktig ytbehandling. Detta börjar med en kemisk kromat- eller krombeläggning för att passivera aluminiumytan. Därefter appliceras en elektrobelagd (E-coat) primer för att säkerställa fullständig, enhetlig täckning, följt av en hållbar, UV-stabiliserad arkitektonisk pulverlackering. Detta flerskiktssystem klarar lätt över 1 000 timmars kontinuerlig ASTM B117 saltspraytestning utan att visa några tecken på blåsor eller korrosion.

Hur optimerar du väggtjockleken i ett pressgjutet aluminiumhus för att minska vikten utan att kompromissa med styrkan?

Ingenjörer optimerar väggtjockleken genom att använda programvaran Finite Element Analysis (FEA) för att simulera verkliga påfrestningar på huset. Istället för att göra alla väggar tjocka, använder designen tunna strukturella väggar (från 1,5 mm till 2,5 mm) förstärkta av ett nätverk av inre och yttre ribbor. Detta tillvägagångssätt säkerställer att styrkan koncentreras exakt där spänningen uppstår, vilket avsevärt minskar den totala vikten samtidigt som den styva strukturella integriteten bibehålls.

Vilken är den typiska minsta beställningskvantiteten (MOQ) som krävs för ett anpassat formgjutet aluminiumhusprojekt?

På grund av den omfattande installationstiden, optimeringen av formtemperaturen och materialkalibreringen som krävs för högtryckspressgjutningsmaskiner, varierar den minsta beställningskvantiteten vanligtvis från 1 000 till 3 000 stycken per produktionskörning. Inköp från en enda leverantör som hanterar allt under ett tak – från initial formdesign och pressgjutning till CNC-bearbetning och ytbehandling – hjälper köpare att optimera produktionseffektiviteten och sänka de totala kostnadsbarriärerna för anpassade projekt.
